Data logger LogBox-AA

Destaques

• Duas entradas universais, configuráveis por canal

  Segundo a ficha oficial, cada um dos dois canais é configurado de forma independente para Pt100, termopares J, K, T, E, N, R, S ou B, tensão de 0 a 50 mV ou 0 a 10 V, ou corrente de 0 a 20 mA ou 4 a 20 mA. A entrada tem resolução de 14 bits (16.384 níveis). Pt100, corrente e tensão têm precisão de 0,2 % da faixa máxima; nos termopares, a precisão é de 0,25 % da faixa máxima, com acréscimo de ±1 °C para J, K e T e de ±3 °C para R, S e B. Para os termopares N e E, confirme a precisão no manual.

• Registro programável: memória, intervalo, início e término

  Segundo a ficha oficial e o manual, a memória chega a 64.000 registros quando um único canal é usado e a 32.000 registros por canal quando são usados os dois, pois a memória é dividida entre os canais habilitados. O intervalo entre registros pode ser programado de 1 segundo a 18 horas, e o registrador tem relógio de tempo real. O início das aquisições pode ser imediato, em data e hora programadas, ou comandado por um botão ou por uma entrada de sinal externo; o término pode ocorrer por data e hora, por número de aquisições, quando a memória enche ou em memória circular. A ficha cita ainda a repetição diária das aquisições.

• Modos de registro, alarmes e correção de offset

  Segundo o manual, cada canal pode registrar o valor instantâneo ou, a partir de 10 medições feitas ao longo de cada intervalo, a média, o mínimo ou o máximo. É possível definir limites de alarme inferior e superior por canal: ao ultrapassá-los, o sinalizador AL do registrador passa a piscar e só volta ao normal quando o equipamento recebe uma nova configuração. O parâmetro de offset corrige pequenos erros do sinal de entrada, como os que surgem na troca de um sensor ou transmissor, e a variável de cada canal recebe um nome de até 8 caracteres.

• Bateria interna e operação de -40 °C a 70 °C

  Segundo a ficha oficial, a alimentação vem de uma bateria interna de lítio de 3,6 V (1/2 AA), e a estimativa é de 200 dias de autonomia para coletas semanais e aquisições a cada 5 minutos; a duração varia com a frequência das coletas. A temperatura de operação vai de -40 °C a 70 °C, e de 0 °C a 70 °C quando se usam termopares.

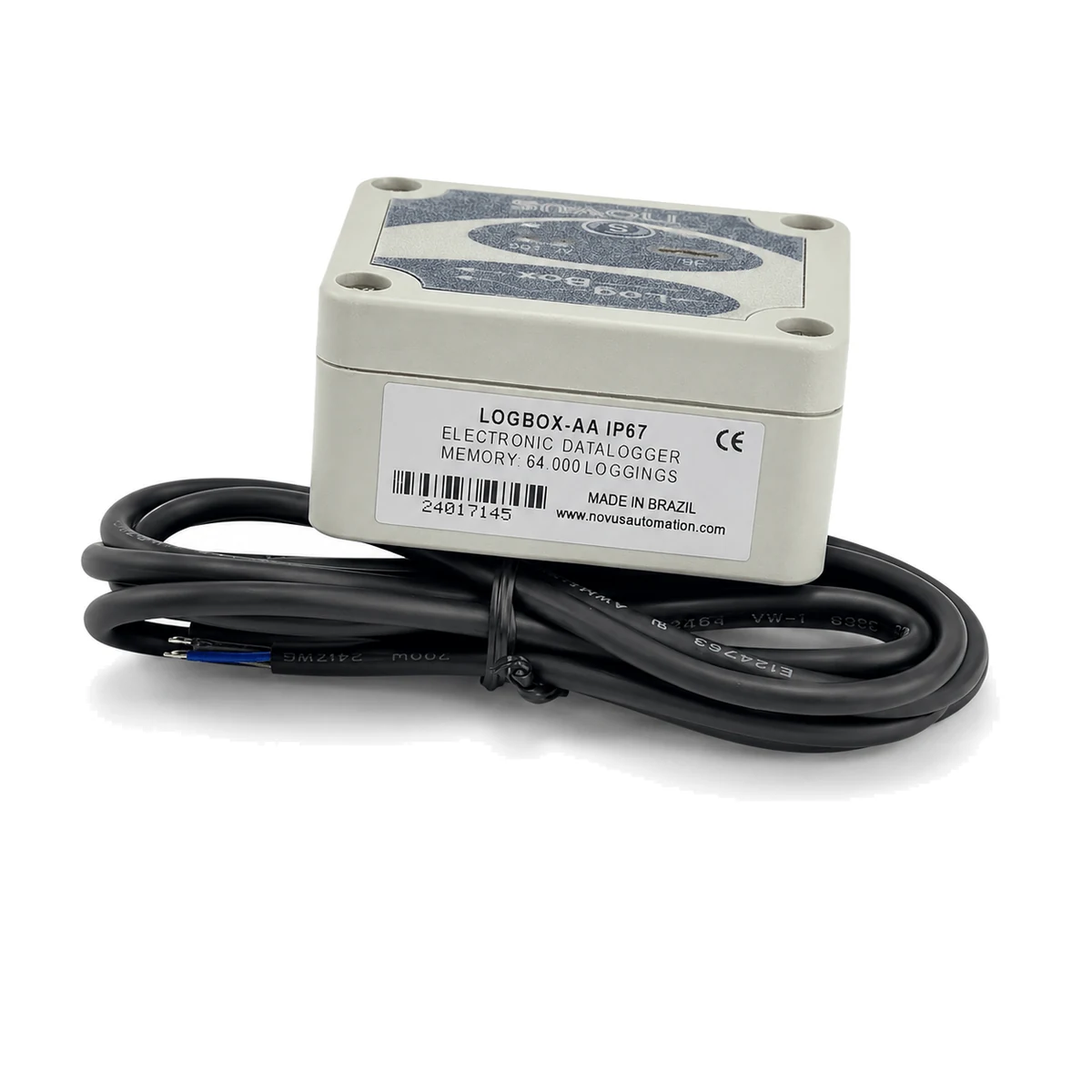

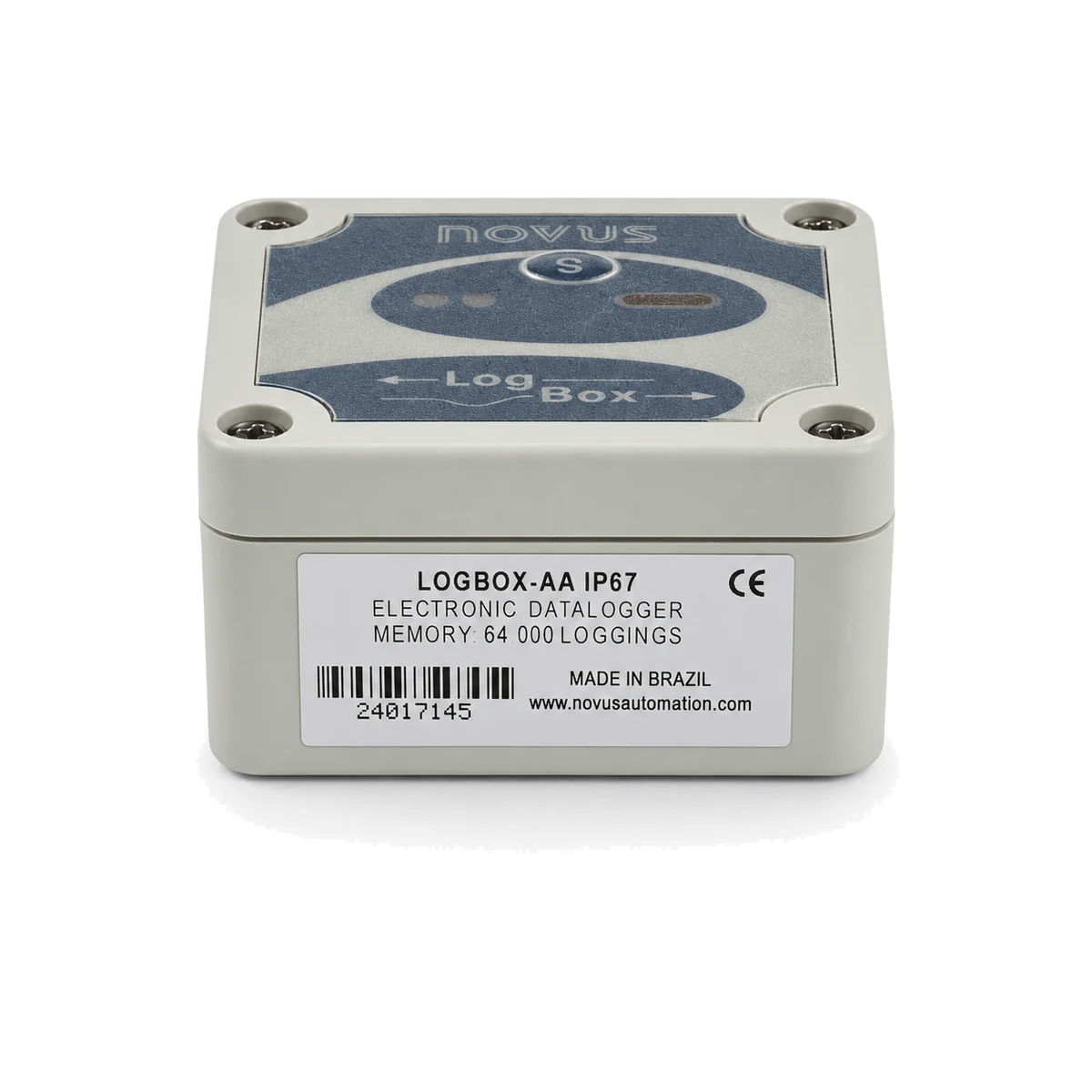

• Gabinete IP65 ou IP67, em ABS e policarbonato

  A ficha oficial descreve o gabinete em ABS e policarbonato, com grau de proteção IP65 e a opção IP67, e dimensões de 70 x 60 x 35 mm. O circuito de comutação para alimentar transdutores externos consta somente no modelo IP65.

• Configuração e coleta pelo NXperience, com a interface IrLink-3

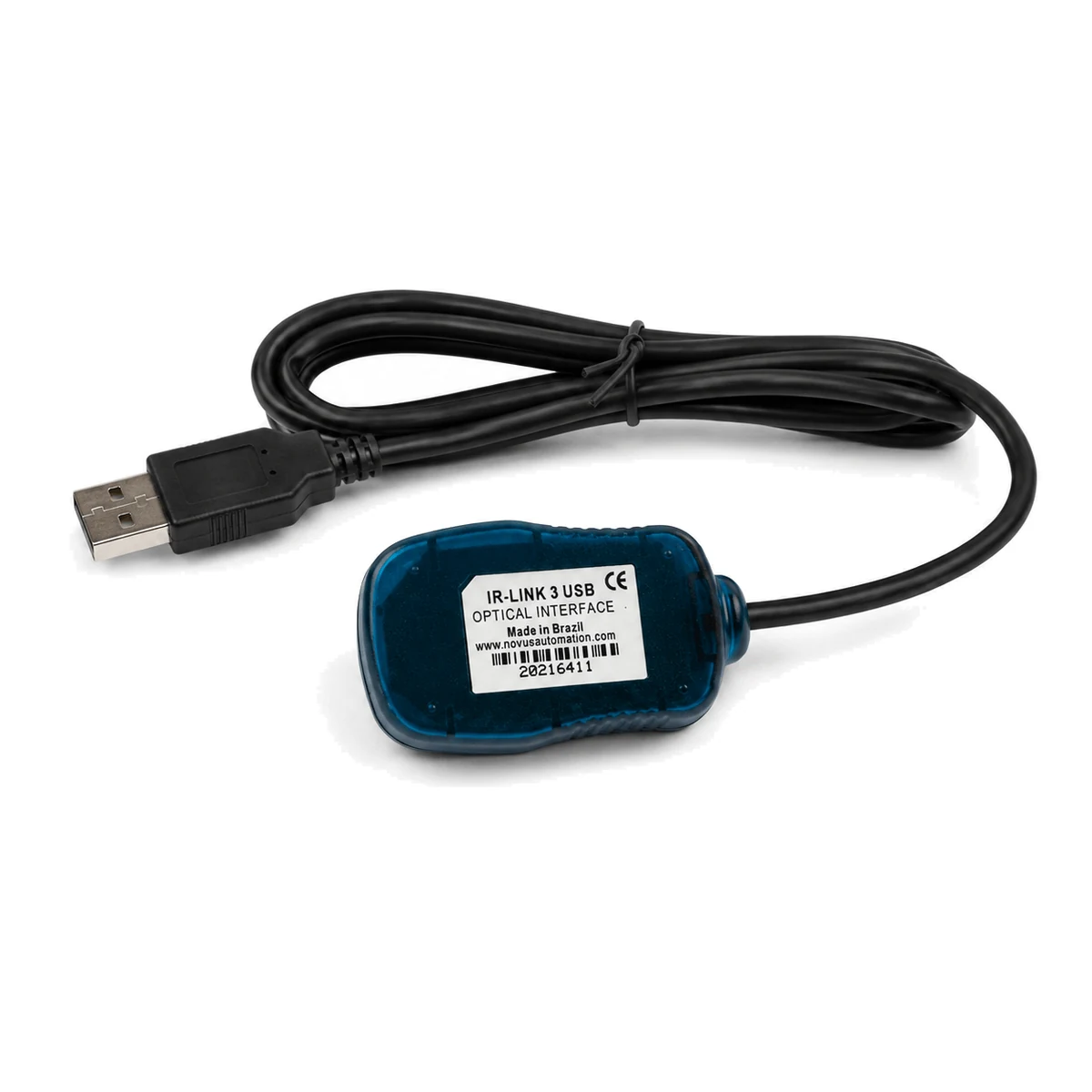

  Segundo o manual, o software NXperience configura o registrador e coleta os registros, que podem ser vistos em gráfico de valores por tempo e em tabela com número do registro, hora, data e valores, e exportados para relatórios e planilhas. A comunicação usa a interface óptica IrLink-3 (IR-LINK3 no manual), conectada ao computador por USB e adquirida separadamente. O software tem ainda uma tela de monitoramento em tempo real. O NXperience tem um botão para o gerenciador da NOVUS Cloud, mas o manual informa que o LogBox-AA não suporta essa função.
