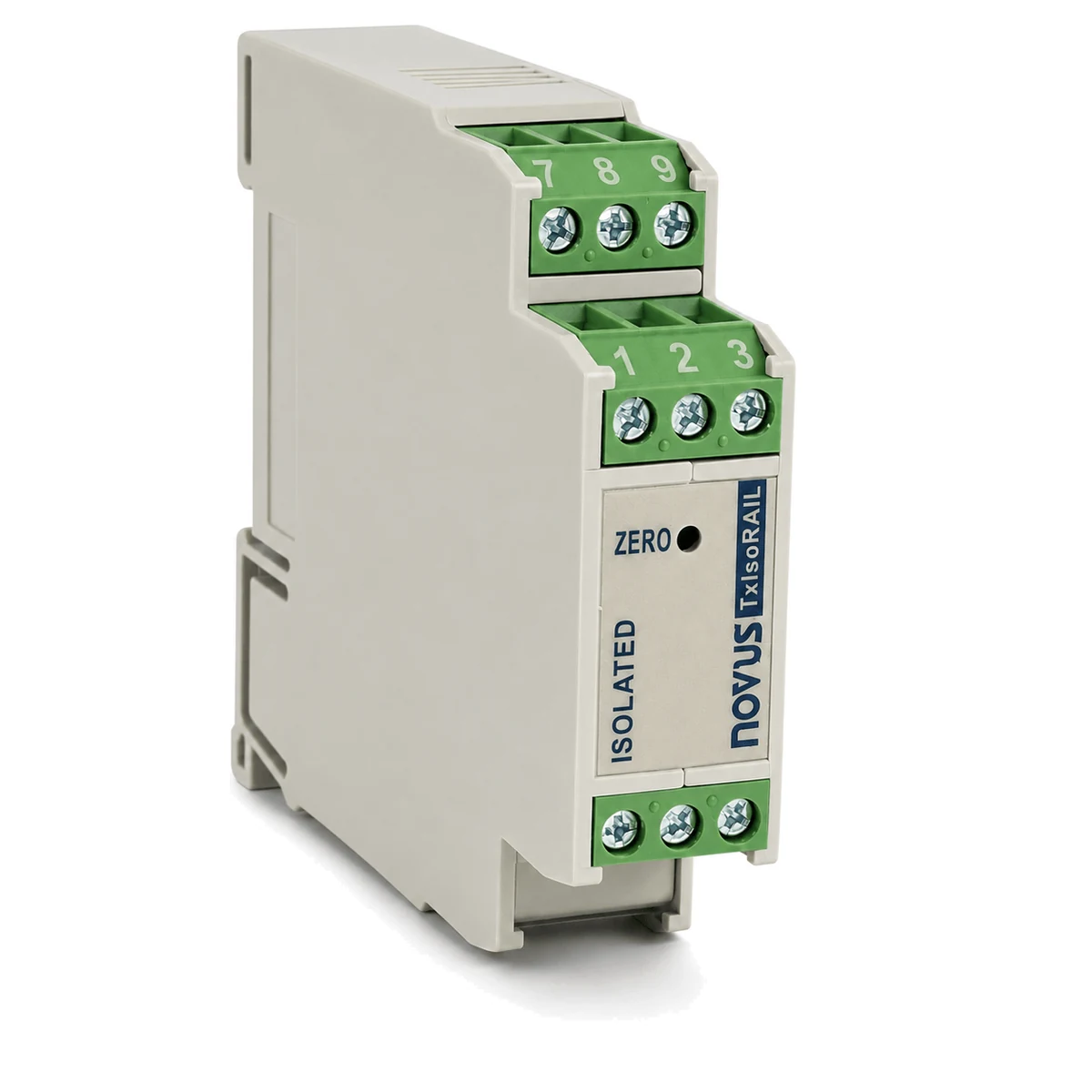

Transmissor de temperatura isolado TxIsoRail NOVUS para trilho DIN
O TxIsoRail é um transmissor de temperatura isolado da NOVUS para trilho. Ele condiciona sinais de Pt100, termopares, tensão e corrente e os entrega em 4 a 20 mA a 2 fios ou, opcionalmente, em 0 a 10 Vcc. Entrada e faixa são programadas no PC, com o software SigNow, e o isolamento é de 1000 Vca entre o sensor e o loop de 4 a 20 mA.
Versão em destaque: 4–20 mACódigo 8806030306comparar as 2 versões
Preço e disponibilidade são confirmados na loja EquipaBR. O valor pode variar conforme disponibilidade e condição comercial.
Destaques
Isolamento elétrico entre sensor e loop
A ficha oficial informa isolamento de 1000 Vca entre a entrada do sensor e o loop de 4 a 20 mA. Segundo a NOVUS, o isolamento elétrico serve para evitar que loops de terra e falhas de aterramento no sensor ou no equipamento causem instabilidade na medição.
Entrada programável para sensores e sinais
A entrada é programável. A ficha oficial lista termopares J, K, T, E, N, R, S e B, Pt100 a 2 ou 3 fios e sinais de 0 a 50 mV, 0 a 20 mA, 4 a 20 mA e 0 a 10 V. A faixa de medida também é definida pelo usuário.
Saída em corrente ou em tensão
A ficha lista saída de 4 a 20 mA (ou 20 a 4 mA) a 2 fios, com alimentação pelo loop, e saída opcional de 0 a 10 Vcc. A alimentação informada é de 12 a 35 Vcc para a saída de 4 a 20 mA e de 18 a 30 Vcc para a de 0 a 10 Vcc.
Linearização, junta fria e ruptura do sensor
Com Pt100 e termopares, a saída é linearizada, e os termopares contam com compensação de junta fria. A sinalização de ruptura do sensor é programável para upscale ou downscale, e o filtro de rede pode ser selecionado em 60 Hz ou 50 Hz.
Configuração pelo PC e ajuste de zero no campo
Segundo a NOVUS, o usuário ajusta o tipo de entrada e a faixa de trabalho no local de instalação, com o software SigNow e uma interface ligada ao PC. A ficha cita também a interface TxConfig e um software configurador para Windows, descrito como opcional. Uma tecla frontal permite fazer o ajuste de zero (offset) no próprio instrumento.
Precisão, faixa de trabalho e dimensões
A ficha informa precisão de ±0,20 % da escala máxima para Pt100, 0 a 50 mV e 4 a 20 mA, e de ±0,25 % da escala máxima ±1 °C para termopares. O efeito da temperatura é de 0,003 % da faixa máxima por °C, a temperatura de trabalho vai de -40 a +85 °C e as dimensões são 72 x 78 x 19 mm.
Especificações técnicas
Entrada e medição
| Especificação | Valor |
|---|---|
| Entrada programável | termopares J, K, T, E, N, R, S, B Pt100 a 2 ou 3 fios, tensão 0 a 50 mV, 0 a 20 mA, 4-20 mA e 0-10 V |
| Precisão | Pt100, 0-50 mV (tensão) e 4-20 mA (corrente) é de ± 0,20% da escala máx. Termopares ± 0,25% da escala máx. ±1 °C |
Alimentação
| Especificação | Valor |
|---|---|
| Alimentação | 12 a 35 Vcc (4-20 mA); 18 a 30 Vcc (0-10 Vcc) |
Características elétricas
| Especificação | Valor |
|---|---|
| Efeito da temperatura | 0,003% da Faixa Máxima/°C |
| Isolamento elétrico | 1000 Vca entre a entrada do sensor e o loop 4-20 mA |
Construção e ambiente
| Especificação | Valor |
|---|---|
| Temperatura de trabalho | -40 a +85 °C |
| Dimensões | 72 x 78 x 19 mm |
Fonte: página oficial do modelo no site da NOVUS (consulta em 01/10/2026) (abre em nova aba). Valores como publicados pelo fabricante; confira o manual da versão antes de especificar.
Versões
2 versões no catálogo da EquipaBR. Abra o código para ver a página da versão.
Como escolher a versão
O catálogo traz duas versões, que se diferenciam pela saída: 4–20 mA (código 8806030306) e 0–10 Vcc (código 8806030380), como indicam os nomes oficiais dos códigos. A ficha da NOVUS lista saída de 4 a 20 mA, ou 20 a 4 mA, a 2 fios, com alimentação pelo loop, e a de 0 a 10 Vcc como opcional, e associa a cada saída uma alimentação: 12 a 35 Vcc para 4 a 20 mA e 18 a 30 Vcc para 0 a 10 Vcc. Escolha pelo tipo de sinal que o equipamento receptor lê e pela tensão disponível na instalação, e confirme o código no manual. O tipo de entrada e a faixa de medida são programados pelo usuário e não aparecem como opção de versão nos nomes oficiais.
| Código | Saídas | Ações |
|---|---|---|
| 4–20 mA | ||
| 0–10 Vcc |
Preço e disponibilidade são confirmados na loja EquipaBR. O valor pode variar conforme disponibilidade e condição comercial.
Aplicações
Medição de temperatura com Pt100 a 2 ou 3 fios, com saída em 4 a 20 mA.
Medição com termopares J, K, T, E, N, R, S e B, com compensação de junta fria e saída linearizada.
Instalações com risco de loops de terra ou de falhas de aterramento no sensor ou no equipamento, que podem desestabilizar a medição; a NOVUS cita esse cenário ao justificar o uso de transmissores isolados.
Condicionamento de sinais de 0 a 50 mV, 0 a 20 mA, 4 a 20 mA e 0 a 10 V, que a ficha também lista como entrada programável.
Montagem em trilho, com ajuste de entrada e de faixa no local de instalação, a partir de um PC com interface.
Manuais e downloads
Outros documentos na página oficial (5)
Disponíveis na página oficial do TxIsoRail (aba Downloads), não aqui. Abrir a página oficial(abre em nova aba)
- Guia de Seleção - Transmissores de TemperaturaPDF · 1,27 Mb · 27/01/2026
- Transmissores de Temperatura - Folheto ComercialPDF · 1,98 Mb · 02/06/2026
- TxIsoRail - CE - D.O.C.PDF · 0,18 Mb · 02/12/2025
- TxIsoRail - Folheto ComercialPDF · 1,84 Mb · 27/11/2025
- TxIsoRail - ManualPDF · 0,78 Mb · 14/05/2026
Perguntas frequentes
A ficha oficial da NOVUS lista termopares J, K, T, E, N, R, S e B, Pt100 a 2 ou 3 fios e sinais de 0 a 50 mV, 0 a 20 mA, 4 a 20 mA e 0 a 10 V. O tipo de entrada e a faixa de medida são programados pelo usuário. Com Pt100 e termopares, a saída é linearizada, e os termopares têm compensação de junta fria.
A configuração é feita pelo PC. Segundo a NOVUS, o usuário ajusta o tipo de entrada e a faixa de trabalho no local de instalação, com o software SigNow e uma interface ligada ao computador. A ficha cita ainda a interface TxConfig e um software configurador para Windows, descrito como opcional. Uma tecla frontal permite fazer o ajuste de zero (offset) no próprio instrumento. Entre os acessórios do modelo, a NOVUS lista a interface TxConfig USB (código 8816021039) e o serviço de configuração de transmissores (código 8995000003). Os dois itens não constam no catálogo deste site; confirme com a equipe da EquipaBR como obtê-los.
A ficha lista saída de 4 a 20 mA (ou 20 a 4 mA) a 2 fios, com alimentação pelo loop, e informa 12 a 35 Vcc de alimentação para essa saída. A saída de 0 a 10 Vcc aparece como opcional, com 18 a 30 Vcc de alimentação. O catálogo da EquipaBR tem uma versão de cada saída: 4–20 mA (código 8806030306) e 0–10 Vcc (código 8806030380).
A ficha informa isolamento elétrico de 1000 Vca entre a entrada do sensor e o loop de 4 a 20 mA. A NOVUS explica que o isolamento evita que loops de terra e falhas de aterramento causem instabilidade na medição. O valor é citado em relação ao loop de 4 a 20 mA; para a versão de 0 a 10 Vcc, confirme no manual.
A ficha informa precisão de ±0,20 % da escala máxima para Pt100, 0 a 50 mV e 4 a 20 mA, e de ±0,25 % da escala máxima ±1 °C para termopares. O efeito da temperatura é de 0,003 % da faixa máxima por °C, e a temperatura de trabalho vai de -40 a +85 °C. As dimensões são 72 x 78 x 19 mm.
