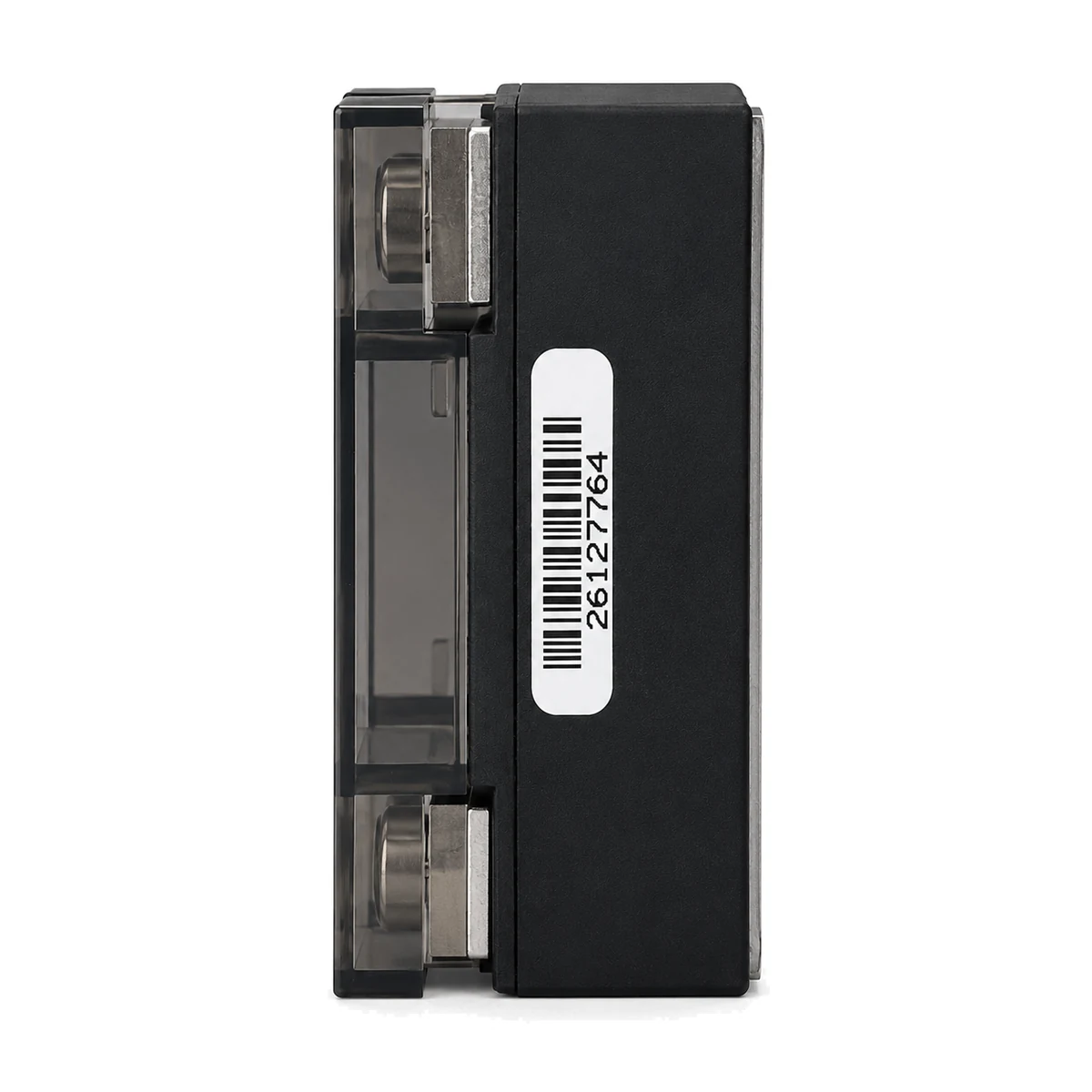

Relé de estado sólido SSR NOVUS 10 a 100 A, 480 Vca

Destaques

Correntes de 10 A até 100 A, em até 480 Vca

A ficha oficial informa correntes de 10 A até 100 A e tensão máxima de 480 Vca. A ficha não traz a corrente de pico, a queda de tensão nem a faixa de temperatura de operação; consulte esses valores no manual da versão.

Disparo de 4 a 32 Vcc com isolação óptica

A tensão de disparo informada na ficha é de 4 a 32 Vcc, e há isolação óptica entre o comando e a potência. A ficha diz que o relé requer mínima potência para atuar, mas não informa a corrente de comando; consulte o manual.

Disparo em zero crossing, sem IEM nem IRF

A ficha informa disparo em zero crossing (passagem por zero) e que o relé não gera IEM nem IRF, as interferências eletromagnética e de radiofrequência. No texto da página, a NOVUS também cita a manobra sem ruído elétrico e sem faiscamento.

Chaveamento rápido e sem desgaste mecânico

A ficha cita alta velocidade de chaveamento. No texto da página, a NOVUS apresenta, como vantagens sobre os relés eletromecânicos convencionais, a vida útil de milhões de operações e a manobra sem desgaste mecânico. O número de operações de cada versão não consta da ficha; consulte o manual.

Snubber interno, LED de estado e dissipador sem potencial elétrico

Segundo a ficha, o relé tem snubber interno para proteção contra dv/dt, LED indicador de estado e alta imunidade a ruídos. A ficha informa ainda que o dissipador fica sem potencial elétrico.

13 versões, com ou sem dissipador

A aba de modelos da NOVUS lista 13 versões: seis são o relé sem dissipador (10, 25, 40, 60, 80 e 100 A) e sete trazem dissipador no nome oficial, entre elas uma com fixação em trilho DIN e uma de 2 fases.

Especificações técnicas

Características elétricas

SSR 10 a 100 A: Características elétricas
Especificação	Valor
Tensão máxima	480 Vca
Tensão de disparo	4 a 32 Vcc

Nota da ficha oficial: modelos sem UL.

Fonte: página oficial do modelo no site da NOVUS (consulta em 01/10/2026) (abre em nova aba). Valores como publicados pelo fabricante; confira o manual da versão antes de especificar.

Versões

13 versões no catálogo da EquipaBR. Abra o código para ver a página da versão.

Como escolher a versão

As 13 versões se diferenciam por quatro eixos. Corrente: 10, 25, 40, 60, 80 e 100 A, que correspondem aos modelos SSR-4810, SSR-4825, SSR-4840, SSR-4860, SSR-4880 e SSR-48100. Dissipador: seis versões são o relé sem dissipador e sete trazem dissipador no nome oficial, a saber ND10 (10 A), ND25 (25 A), ND40 (40 A), NDP3-120 (60 A) e NDP3-220 (80 A e a versão de 2 fases). Fixação: a versão de 10 A com ND10 tem uma opção com fixação em trilho DIN. Fases: uma única versão é identificada como de 2 fases, a SSR-4840 2F (código 8824312040). Comece pela corrente da carga e confirme no manual da versão as condições de instalação, porque a ficha oficial não traz curvas térmicas nem limites por tipo de carga. A versão de 100 A está ligada ao manual SSR 100–300 A; as demais, ao manual SSR 10–100 A. O manual de operação listado na página é identificado pela NOVUS como monofásico; para a versão de 2 fases, confirme a ligação antes de instalar.

Filtrar versões

CorrenteDissipador

13 versões

Versões do SSR 10 a 100 A
Código	Corrente	Fases	Dissipador	Fixação	Ações
8824011010	10 A	não informado	não informado	não informado	Ver na loja
8824011025	25 A	não informado	não informado	não informado	Ver na loja
8824011040	40 A	não informado	não informado	não informado	Ver na loja
8824011060	60 A	não informado	não informado	não informado	Ver na loja
8824011080	80 A	não informado	não informado	não informado	Ver na loja
8824011100	100 A	não informado	não informado	não informado	Ver na loja
8824211010	10 A	não informado	ND10	não informado	Ver na loja
8824211012	10 A	não informado	ND10	Fixação em trilho DIN	Ver na loja
8824211025	25 A	não informado	ND25	não informado	Ver na loja
8824211040	40 A	não informado	ND40	não informado	Ver na loja
8824211060	60 A	não informado	NDP3-120	não informado	Ver na loja
8824211070	80 A	não informado	NDP3-220	não informado	Ver na loja
8824312040	40 Aa confirmar	2 fases	NDP3-220	não informado	Ver na loja

Preço e disponibilidade são confirmados na loja EquipaBR. O valor pode variar conforme disponibilidade e condição comercial. Características marcadas com a confirmar ainda não foram conferidas na página oficial da NOVUS.

Aplicações

Chaveamento de cargas resistivas, em tensões de até 480 Vca, conforme a descrição e a ficha da página oficial.
Chaveamento de cargas indutivas, também citado na descrição oficial; os limites de corrente por tipo de carga não constam da ficha, então consulte o manual.
Alternativa aos relés eletromecânicos convencionais, com as vantagens que a NOVUS cita: durabilidade de milhões de operações, chaveamento sem ruído elétrico, faíscas ou desgaste mecânico e baixa potência no disparo.
Instalações com montagem em trilho DIN: a versão de 10 A com dissipador ND10 tem uma opção com fixação em trilho DIN.

Perguntas frequentes

A ficha oficial informa correntes de 10 A até 100 A e tensão máxima de 480 Vca. Na aba de modelos, as versões são de 10, 25, 40, 60, 80 e 100 A. A ficha não traz a corrente de pico, a queda de tensão nem a faixa de temperatura; consulte o manual da versão.

A tensão de disparo informada na ficha é de 4 a 32 Vcc, com isolação óptica entre comando e potência. O disparo ocorre em zero crossing (passagem por zero) e o relé tem LED indicador de estado. A ficha diz que ele requer mínima potência para atuar, mas não informa a corrente de comando; consulte o manual.

Seis versões são o relé sem dissipador: 10, 25, 40, 60, 80 e 100 A. Sete trazem o dissipador no nome oficial: ND10 (10 A, inclusive uma opção com fixação em trilho DIN), ND25 (25 A), ND40 (40 A), NDP3-120 (60 A) e NDP3-220 (80 A e a versão de 2 fases). Para dimensionar a dissipação térmica, consulte o Datasheet Dissipadores, listado nos downloads da NOVUS, e o manual da versão.

A NOVUS cita, na descrição oficial, como vantagens sobre os relés eletromecânicos a durabilidade de milhões de operações, o chaveamento rápido, sem ruído elétrico, sem faíscas e sem desgaste mecânico, e a baixa potência exigida no disparo. A página cita o chaveamento de cargas resistivas ou indutivas. Antes de trocar, confirme no manual a corrente admitida para o seu tipo de carga e para a sua instalação.

Pelo registro de manuais do site, o manual SSR 10–100 A, em português, cobre as versões de 10 a 80 A, as versões com dissipador e a de 2 fases. A versão de 100 A (código 8824011100) está ligada ao manual SSR 100–300 A. A aba de downloads da NOVUS também lista o Manual de Operação SSR 10~100 A, identificado como monofásico, e o Folheto Comercial SSR.
