Relé de estado sólido SSR, 100 a 300 A
Relé de estado sólido SSR NOVUS, 100 a 300 A, até 480 Vca
O SSR 100 a 300 A é um relé de estado sólido da NOVUS, descrito pelo fabricante como a versão para correntes elevadas e própria também para cargas de tipos variados. A ficha oficial informa tensão máxima de 480 Vca, disparo de 4 a 32 Vcc em zero crossing, isolação óptica e LED indicador de estado. O catálogo tem quatro versões: 100, 150, 200 e 300 A.
Versão em destaque: 100 ACódigo 8824011105comparar as 4 versões
Preço e disponibilidade são confirmados na loja EquipaBR. O valor pode variar conforme disponibilidade e condição comercial.
Destaques
Relé de estado sólido para correntes elevadas
A NOVUS apresenta este modelo como a versão de relé de estado sólido (SSR) para correntes elevadas, própria também para o chaveamento de cargas de tipos variados. A ficha oficial cita correntes de 100, 200 e 300 A. A ficha não informa corrente de pico, queda de tensão em condução nem faixa de temperatura de operação; consulte esses valores no manual da versão.
Carga de até 480 Vca e comando de 4 a 32 Vcc
A tensão máxima informada na ficha é de 480 Vca, e a tensão de disparo vai de 4 a 32 Vcc. No texto da página, a NOVUS descreve o comando como um pulso elétrico nessa faixa. A ficha acrescenta que o relé requer mínima potência para atuar, mas não informa a corrente de comando; consulte o manual.
Disparo em zero crossing e isolação óptica

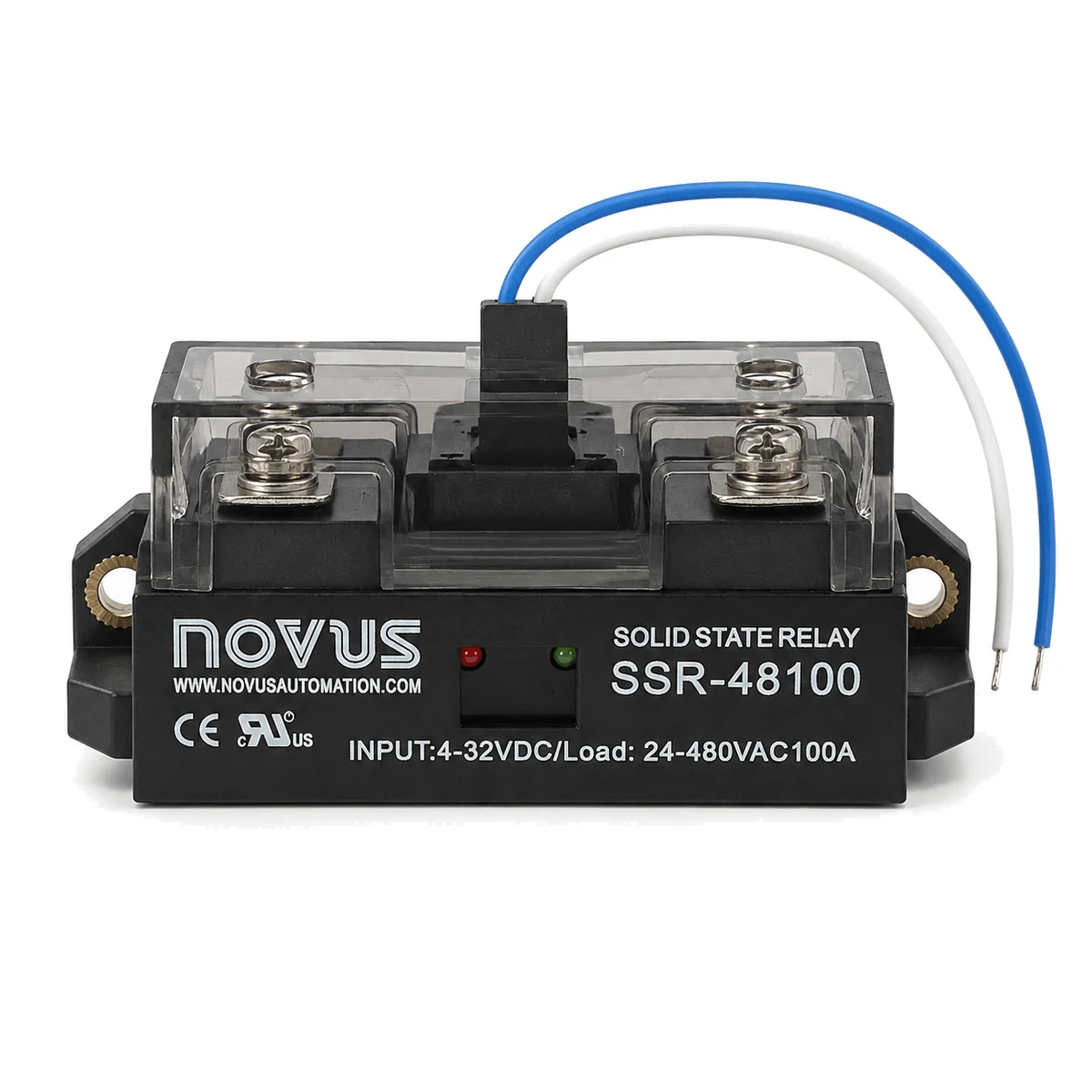

A ficha lista disparo em zero crossing (passagem por zero) e isolação óptica entre comando e potência. O relé tem ainda LED indicador de estado.
Snubber interno de proteção do dv/dt
A ficha cita snubber interno de proteção do dv/dt, e o texto da página informa dv/dt de 300 V/µs. A página não detalha o valor do snubber nem a condição a que o dv/dt de 300 V/µs se refere; consulte o manual da versão.
Chaveamento rápido e alta imunidade a ruídos
Segundo a ficha, o relé tem alta velocidade de chaveamento e alta imunidade a ruídos, e não gera IEM nem IRF, as interferências eletromagnética e de radiofrequência. São informações do fabricante, sem valores numéricos na ficha; confirme os limites no manual.
Quatro versões, de 100 a 300 A
A aba de modelos da NOVUS lista quatro versões, todas com tensão de 480 Vca no nome oficial: SSR-48100 (100 A), SSR-48150 (150 A), SSR-48200 (200 A) e SSR-48300 (300 A). No catálogo da EquipaBR, cada versão tem o próprio código.
Especificações técnicas
Características elétricas
| Especificação | Valor |
|---|---|
| Tensão máxima | 480 Vca |
| Tensão de disparo | 4 a 32 Vcc |
- Nota da ficha oficial: modelos sem UL.
Fonte: página oficial do modelo no site da NOVUS (consulta em 01/10/2026) (abre em nova aba). Valores como publicados pelo fabricante; confira o manual da versão antes de especificar.
Versões
4 versões no catálogo da EquipaBR. Abra o código para ver a página da versão.
Como escolher a versão
As quatro versões se diferenciam pela corrente nominal: 100 A (SSR-48100, código 8824011105), 150 A (SSR-48150, código 8824011150), 200 A (SSR-48200, código 8824011200) e 300 A (SSR-48300, código 8824011300). Nos nomes oficiais da aba de modelos da NOVUS, todas aparecem com tensão de 480 Vca. Comece pela corrente da carga e confirme no manual as condições de instalação, porque a ficha oficial não traz corrente de pico, queda de tensão, faixa de temperatura nem curvas térmicas. O nome oficial das quatro versões cita só o relé, sem dissipador; para dimensionar a dissipação térmica, consulte o Datasheet Dissipadores, listado nos downloads da NOVUS, e o manual da versão. Pelo registro de manuais do site, as quatro versões estão ligadas ao Manual SSR 100–300 A.
| Código | Corrente | Ações |
|---|---|---|
| 100 A | ||
| 150 A | ||
| 200 A | ||
| 300 A |
Preço e disponibilidade são confirmados na loja EquipaBR. O valor pode variar conforme disponibilidade e condição comercial.
Aplicações
Chaveamento de correntes elevadas, na faixa de 100 a 300 A, que a NOVUS aponta como característica desta versão do relé de estado sólido.
Chaveamento de cargas de tipos variados, com tensão de carga de até 480 Vca, conforme o texto da página oficial. A ficha não lista os tipos de carga nem traz limites de corrente por tipo; consulte o manual.
Acionamento de uma carga de potência a partir de um comando em corrente contínua de 4 a 32 V, com isolação óptica entre comando e potência.
Cargas dimensionadas para 100, 150, 200 ou 300 A, com a versão correspondente entre as quatro do catálogo.
Manuais e downloads
Outros documentos na página oficial (5)
Disponíveis na página oficial do SSR 100 a 300 A (aba Downloads), não aqui. Abrir a página oficial(abre em nova aba)
- CE - D.o.C. SSR-48XXPDF · 0,18 Mb · 25/06/2026
- Datasheet DissipadoresPDF · 0,95 Mb · 25/05/2026
- SSR - 2D and 3D Models ArchiveZIP · 0,23 Mb · 25/06/2026
- SSR 10~100 A (monofásico) - ManualPDF · 0,55 Mb · 25/06/2026
- SSR 150/200/300 A - ManualPDF · 0,90 Mb · 25/06/2026
Perguntas frequentes
Segundo a ficha oficial, a tensão máxima é de 480 Vca e o relé é disparado por tensão de 4 a 32 Vcc, em zero crossing (passagem por zero), com isolação óptica entre comando e potência. A corrente de comando não é informada: a ficha apenas diz que o relé requer mínima potência para atuar. Esses são os valores da página do modelo; para a versão escolhida, vale o manual.
A aba de modelos da NOVUS lista quatro versões: 100 A (SSR-48100, código 8824011105), 150 A (SSR-48150, código 8824011150), 200 A (SSR-48200, código 8824011200) e 300 A (SSR-48300, código 8824011300), todas com tensão de 480 Vca no nome oficial. Escolha pela corrente da carga e confirme as condições de instalação no manual, pois a ficha não traz corrente de pico nem curvas térmicas.
O nome oficial das quatro versões, na aba de modelos da NOVUS, cita apenas o relé (SSR-48100, SSR-48150, SSR-48200 e SSR-48300), sem mencionar dissipador. Para dimensionar a dissipação térmica da instalação, a NOVUS lista o Datasheet Dissipadores entre os downloads do modelo; consulte-o e o manual da versão.
O texto da página oficial diz que o relé é a versão para correntes elevadas e que também é própria para o chaveamento de cargas de tipos variados, sem listar quais. A ficha não traz limites de corrente por tipo de carga; para o seu caso, confirme no manual a corrente admitida e as condições de instalação.
Pelo registro de manuais do site, as quatro versões estão ligadas ao Manual SSR 100–300 A, em português. A aba de downloads da NOVUS lista também o manual SSR 150/200/300 A, o manual SSR 10~100 A (identificado como monofásico), o Datasheet Dissipadores e um arquivo compactado com modelos 2D e 3D de SSR.
