Módulos de E/S DigiRail
Módulos de E/S DigiRail da NOVUS com comunicação RS485 Modbus RTU
O DigiRail é uma linha de módulos de E/S da NOVUS com comunicação RS485 Modbus RTU, que permite levar sinais analógicos ou digitais para sistemas de supervisão. O 2A tem entradas analógicas, o 2R tem saídas a relé e o 4C tem entradas digitais contadoras. A ficha do modelo informa alimentação de 10 a 35 Vcc, isolamento de 1000 Vca e montagem em trilho DIN.
Versão em destaque: DigiRail 2ACódigo 8811100001comparar as 3 versões
Preço e disponibilidade são confirmados na loja EquipaBR. O valor pode variar conforme disponibilidade e condição comercial.
Destaques
Comunicação RS485 Modbus RTU
A NOVUS apresenta a linha DigiRail como módulos com interface Modbus RTU para integrar a sistemas de supervisão sinais analógicos ou digitais. A ficha informa comunicação RS485 a 2 fios com esse protocolo.

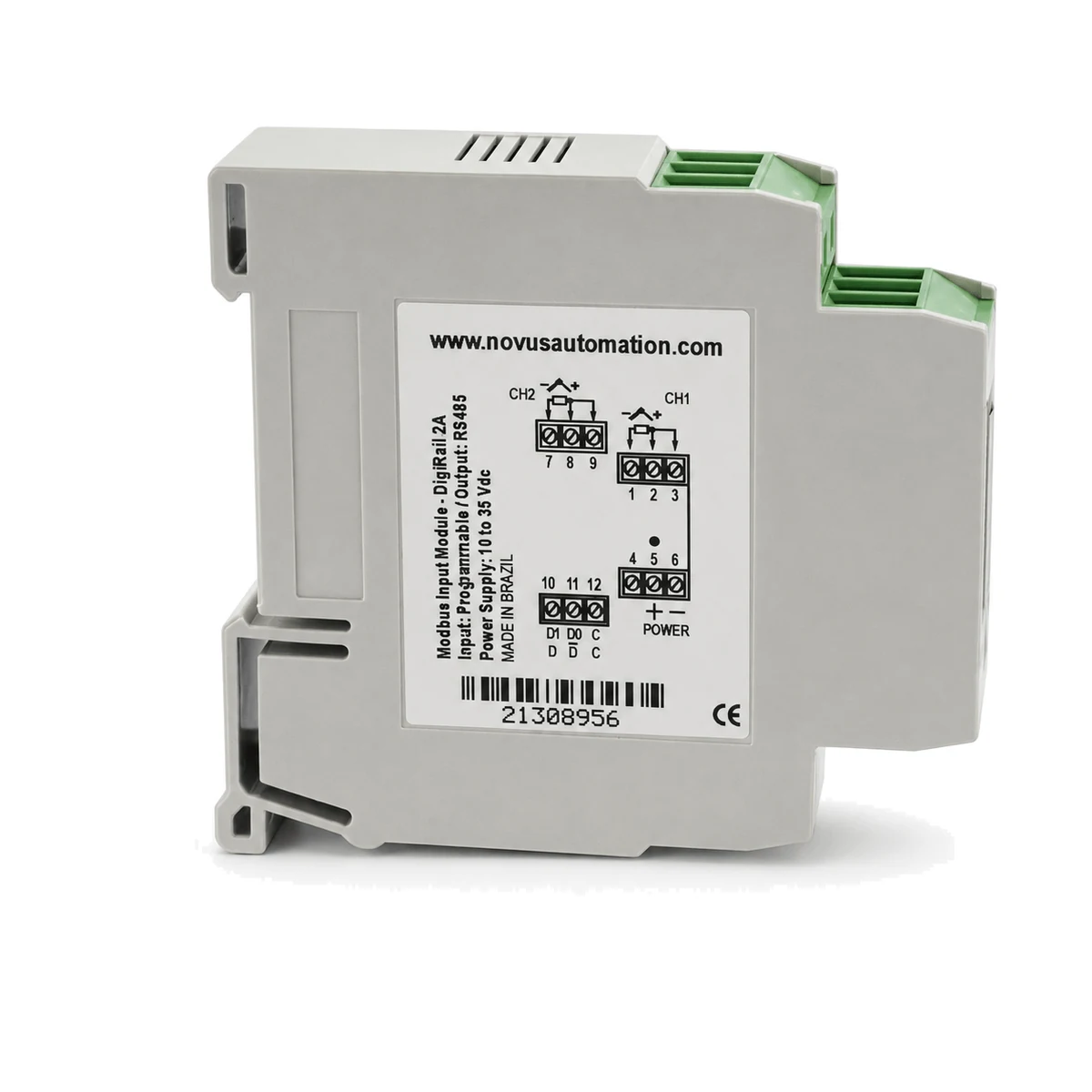

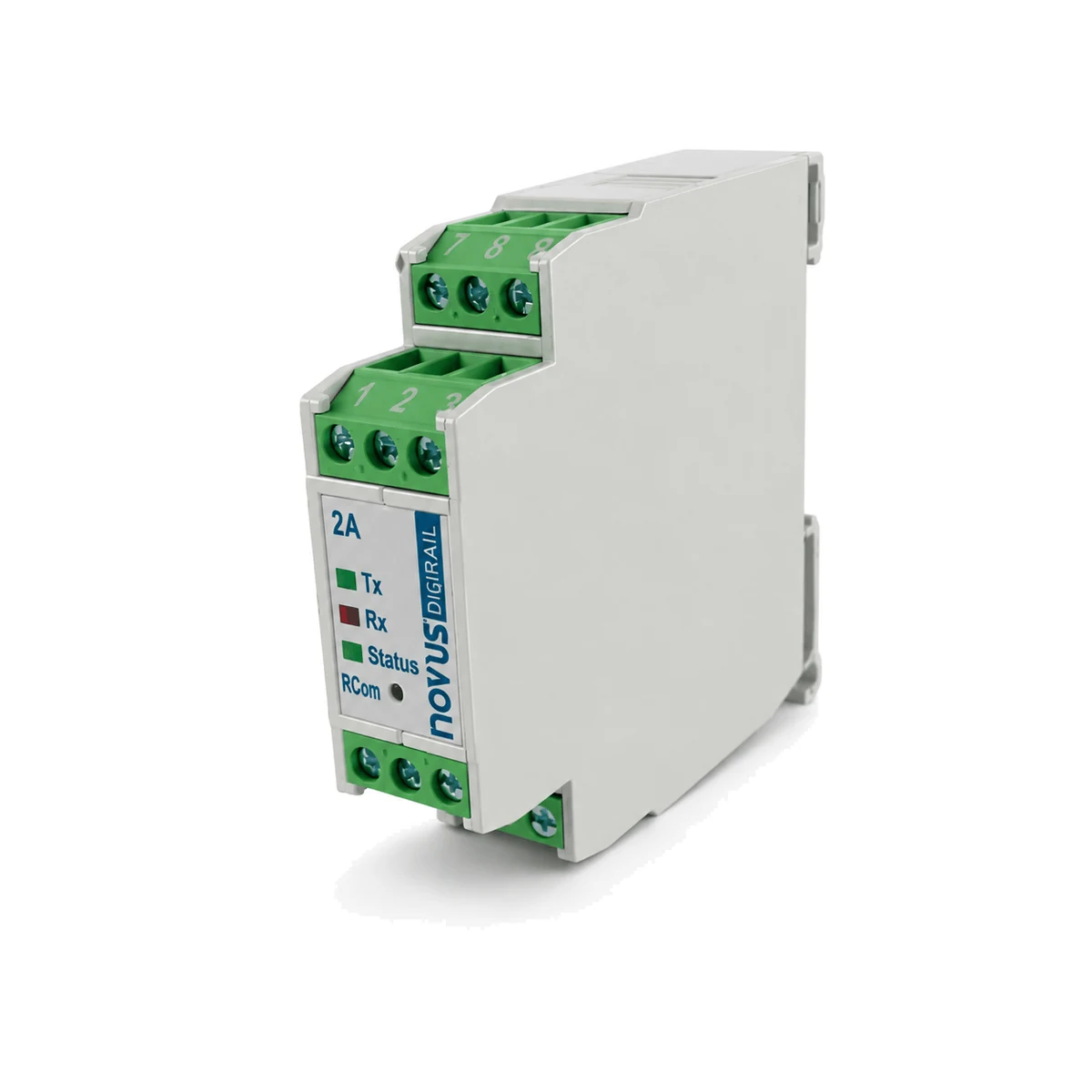

DigiRail 2A: entradas analógicas universais
A ficha indica até duas entradas analógicas universais no 2A, com detecção de entrada aberta para termopar, Pt100 e mV e resolução interna de 17 bits nas entradas analógicas. Para Pt100, mV, V e mA, a ficha do modelo informa precisão de ±0,15 % da escala máxima, a 25 °C.
DigiRail 2R: saídas a relé
O 2R tem saídas digitais a relé SPDT de 8 A / 250 Vca, para carga resistiva, segundo a ficha. Na apresentação da linha, a NOVUS cita uma versão com duas saídas a relé temporizadas.

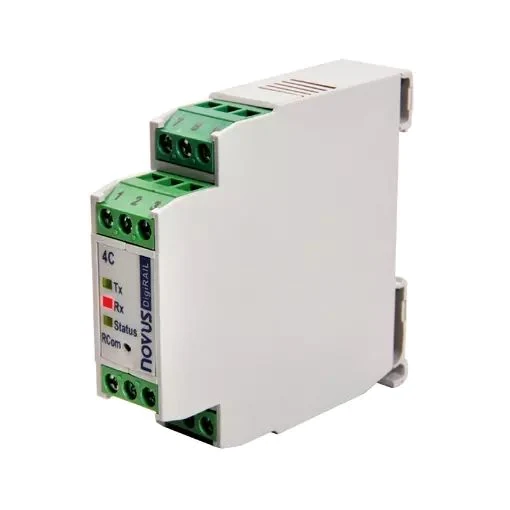

DigiRail 4C: entradas digitais contadoras
A ficha informa até quatro entradas digitais no 4C. Na apresentação da linha, a NOVUS descreve essa versão como a de quatro entradas digitais contadoras.
Alimentação de 10 a 35 Vcc e isolamento de 1000 Vca
A alimentação informada é de 10 a 35 Vcc, com consumo máximo de 50 mA. O isolamento é de 1000 Vca entre a entrada, analógica ou digital, e a alimentação ou a comunicação.
Trilho DIN, indicadores de status e software configurador
O módulo mede 72 x 78 x 19 mm, é montado em trilho DIN de 35 mm e trabalha de 0 a 70 °C. Indicadores luminosos mostram a comunicação e o status, e a NOVUS oferece um software configurador para Windows, disponível para download no site oficial.
Especificações técnicas
Entrada e medição
| Especificação | Valor |
|---|---|
| Resolução interna das entradas analógicas | 17 bits (2A) |
| Precisão (a 25 °C) | Pt100, mV, V e mA: ±0,15 % da escala máxima |
Saídas
| Especificação | Valor |
|---|---|
| Saídas digitais | Relé SPDT 8 A / 250 Vca, carga resistiva (2R) |
Alimentação
| Especificação | Valor |
|---|---|
| Alimentação | 10 a 35 Vcc. Consumo máximo 50 mA |
Características elétricas
| Especificação | Valor |
|---|---|
| Isolamento | 1000 Vca entre entrada (analógica ou digital) e alimentação ou comunicação |
Construção e ambiente
| Especificação | Valor |
|---|---|
| Temperatura de trabalho | 0 a 70 °C |
| Dimensões | 72 x 78 x 19 mm. Montagem em trilho DIN 35 mm |
Fonte: página oficial do modelo no site da NOVUS (consulta em 01/10/2026) (abre em nova aba). Valores como publicados pelo fabricante; confira o manual da versão antes de especificar.
Versões
3 versões no catálogo da EquipaBR. Abra o código para ver a página da versão.
Como escolher a versão
O DigiRail aparece no catálogo da EquipaBR em três módulos, um por código, e a escolha segue o tipo de sinal. O DigiRail 2A (8811100001) tem 2 entradas analógicas; o DigiRail 2R (8811200101) tem 2 saídas a relé; o DigiRail 4C (8811400101) tem 4 entradas digitais contadoras. Os nomes oficiais dos três trazem RS485 Modbus. A ficha do modelo reúne os dados elétricos em um único conjunto de valores, sem separá-los por versão; confirme no manual do módulo escolhido os limites que valem para ele.
| Código | Módulo | Ações |
|---|---|---|
| DigiRail 2A | ||
| DigiRail 2R | ||
| DigiRail 4C |
Preço e disponibilidade são confirmados na loja EquipaBR. O valor pode variar conforme disponibilidade e condição comercial.
Aplicações
Integrar sinais analógicos ou digitais de campo a sistemas de supervisão por uma rede RS485 Modbus RTU.
Acrescentar entradas analógicas a CLPs e sistemas SCADA com o DigiRail 2A, que tem até duas entradas analógicas universais.
Levar sinais digitais de contagem ao sistema de supervisão com o DigiRail 4C, que tem entradas digitais contadoras.
Acionar cargas resistivas por saídas a relé em um módulo de trilho DIN com comunicação Modbus RTU, com o DigiRail 2R.
Produtos compatíveis
Listados pela NOVUS como compatíveis com este modelo.
Manuais e downloads
- Manual DigiRail 2A (abre em nova aba)Manual oficial · PDF · PortuguêsCódigos: 8811100001
- Manual DigiRail 2R (abre em nova aba)Manual oficial · PDF · PortuguêsCódigos: 8811200101
- Manual DigiRail 4C (abre em nova aba)Manual oficial · PDF · PortuguêsCódigos: 8811400101
Outros documentos na página oficial (11)
Disponíveis na página oficial do DigiRail (aba Downloads), não aqui. Abrir a página oficial(abre em nova aba)
- DigiRail - Folheto ComercialPDF · 1,12 Mb · 11/02/2026
- DigiRail 2A - 2D and 3D Models ArchiveZIP · 0,67 Mb · 09/10/2025
- DigiRail 2A - Communication ManualPDF · 0,64 Mb · 07/10/2025
- DigiRail 2A - ManualPDF · 0,72 Mb · 24/04/2026
- DigiRail 2A - Manual de ComunicaçãoPDF · 0,64 Mb · 07/10/2025
- DigiRail 2R - Communication ManualPDF · 0,62 Mb · 07/10/2025
- DigiRail 2R - ManualPDF · 0,32 Mb · 24/04/2026
- DigiRail 2R - Manual de ComunicaçãoPDF · 0,62 Mb · 07/10/2025
- DigiRail 4C - Communication ManualPDF · 0,64 Mb · 07/10/2025
- DigiRail 4C - Manual de ComunicaçãoPDF · 0,64 Mb · 07/10/2025
- DigiRail 4C -ManualPDF · 0,75 Mb · 24/04/2026
Perguntas frequentes
O DigiRail é uma linha de módulos de E/S da NOVUS, classificada no site oficial como módulos de I/O Modbus. Segundo a NOVUS, ele permite ligar sinais analógicos ou digitais a um sistema de supervisão por comunicação Modbus RTU, em RS485 a 2 fios. A linha tem três versões: 2A (entradas analógicas), 2R (saídas a relé) e 4C (entradas digitais contadoras).
A escolha segue o tipo de sinal. Pelos nomes oficiais, o 2A tem 2 entradas analógicas, o 2R tem 2 saídas a relé e o 4C tem 4 entradas digitais contadoras, todos com RS485 Modbus. A ficha oficial descreve o modelo como um todo; para os limites de cada versão, consulte o manual correspondente.
A ficha oficial informa alimentação de 10 a 35 Vcc, com consumo máximo de 50 mA, e isolamento de 1000 Vca entre a entrada (analógica ou digital) e a alimentação ou a comunicação. A temperatura de trabalho é de 0 a 70 °C, e o módulo mede 72 x 78 x 19 mm, com montagem em trilho DIN de 35 mm. A ficha traz esses valores para o modelo, sem separá-los por versão.
A NOVUS indica um software configurador para Windows, disponível para download no site oficial. Na aba Acessórios, a página lista o conversor USB-I485 para versões RS485 e uma fonte de alimentação de 100 a 240 Vca, com saída de 12 Vcc e 1,5 A. A ficha não descreve o procedimento de configuração nem a ligação de cada acessório; consulte o manual da versão.
A página de downloads da NOVUS lista, em PDF, o manual do DigiRail 2A, do 2R e do 4C, além dos manuais de comunicação de cada versão. Também constam um folheto comercial da linha e um arquivo ZIP com modelos 2D e 3D do 2A. A ficha do modelo não traz o mapa de registradores Modbus; consulte os manuais para esse detalhe.
