Conversor USB-i485

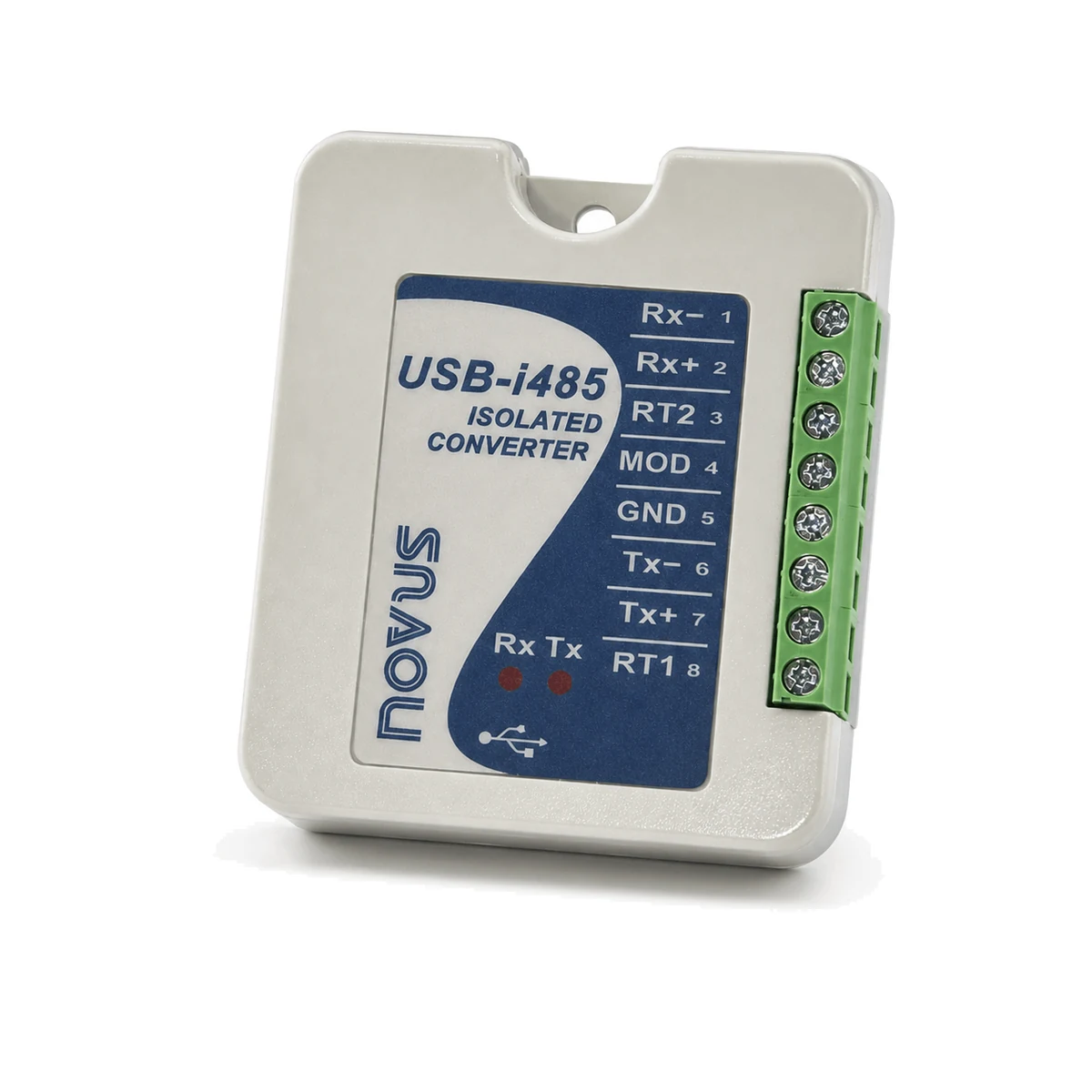

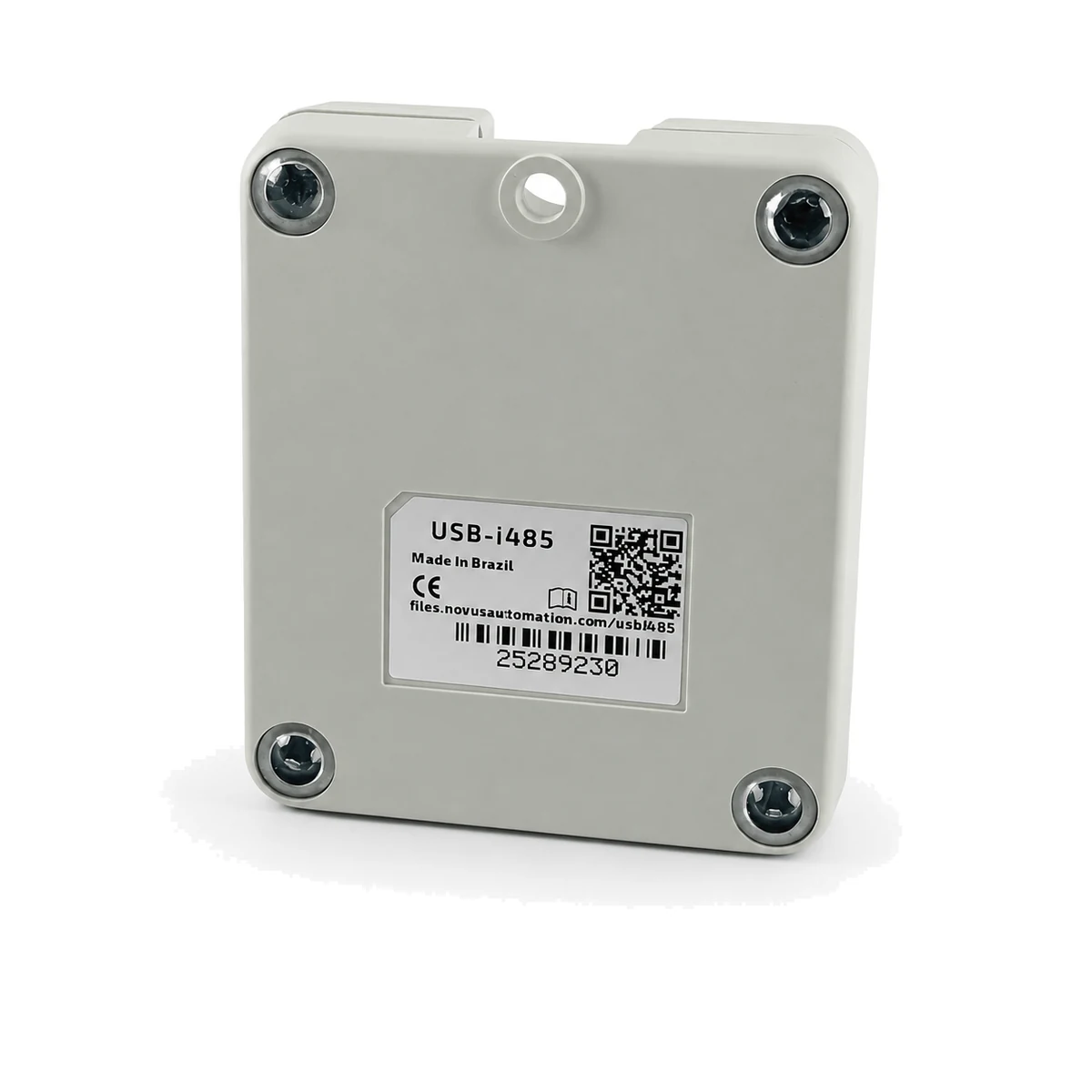

Conversor USB-i485 NOVUS: USB para RS485 e RS422 com isolação
O USB-i485 é um conversor da NOVUS que liga a porta USB de um computador a barramentos industriais RS485 ou RS422. Ao ser conectado, é detectado como porta COM, compatível com aplicativos de comunicação serial já existentes. Tem isolação galvânica de 1500 Vcc entre USB e RS485/RS422, é alimentado pela USB (consumo inferior a 100 mA) e permite escolher RS485 ou RS422 por jumper.
Também escrito como USB-I485.
Código 8816001039
Preço e disponibilidade são confirmados na loja EquipaBR. O valor pode variar conforme disponibilidade e condição comercial.
Destaques
Detectado como porta COM, compatível com aplicativos seriais existentes
Segundo a página oficial, o computador detecta o conversor automaticamente depois de ligado à porta USB e o apresenta como uma porta COM nativa, compatível com os aplicativos de comunicação serial que já existem. A ficha cita interface USB Plug and Play (V1.1, V2.0 e V3.0) e driver de porta serial virtual para Windows, Mac e Linux. A ficha não lista versões de sistema operacional; consulte o manual.
Isolação galvânica de 1500 Vcc entre a USB e o barramento
A ficha informa isolação galvânica de 1500 Vcc entre a USB e o lado RS485/RS422, e a NOVUS a descreve como proteção do computador contra picos e surtos e contra erros de ligação no barramento de comunicação. O lado RS485/422 também traz proteção de ±60 Vcc e 8 kV ESD. A ficha não informa a norma de ensaio dessas proteções.
RS485 Half Duplex, RS485 Full Duplex ou RS422, com seleção por jumper
As interfaces de campo são RS485 Half Duplex (dois barramentos), RS485 Full Duplex ou RS422, e a seleção entre RS485 e RS422 é feita por jumper. Há controle automático de fluxo para RS485 Half Duplex e resistores de terminação de 120 Ω internos, habilitados por jumper. A ficha não explica a posição dos jumpers; consulte o manual.
Taxa de 300 bps a 250 kbps e cabos de até 1200 m
A taxa de comunicação vai de 300 bps a 250 kbps, e o comprimento máximo dos cabos RS485/RS422 é de 1200 m. A rede RS485 comporta, no máximo, 2 x 32 dispositivos em Half Duplex ou 32 dispositivos em Full Duplex. A ficha não relaciona a taxa ao comprimento do cabo.
Vários conversores no mesmo computador, com hubs USB
A página oficial diz que é possível instalar vários conversores usando hubs USB, formando um sistema multi-serial, e descreve a instalação como livre de ajustes de IRQ ou DMA. A ficha não informa o número máximo de conversores por computador.
Alimentado pela USB, com LEDs de transmissão e recepção

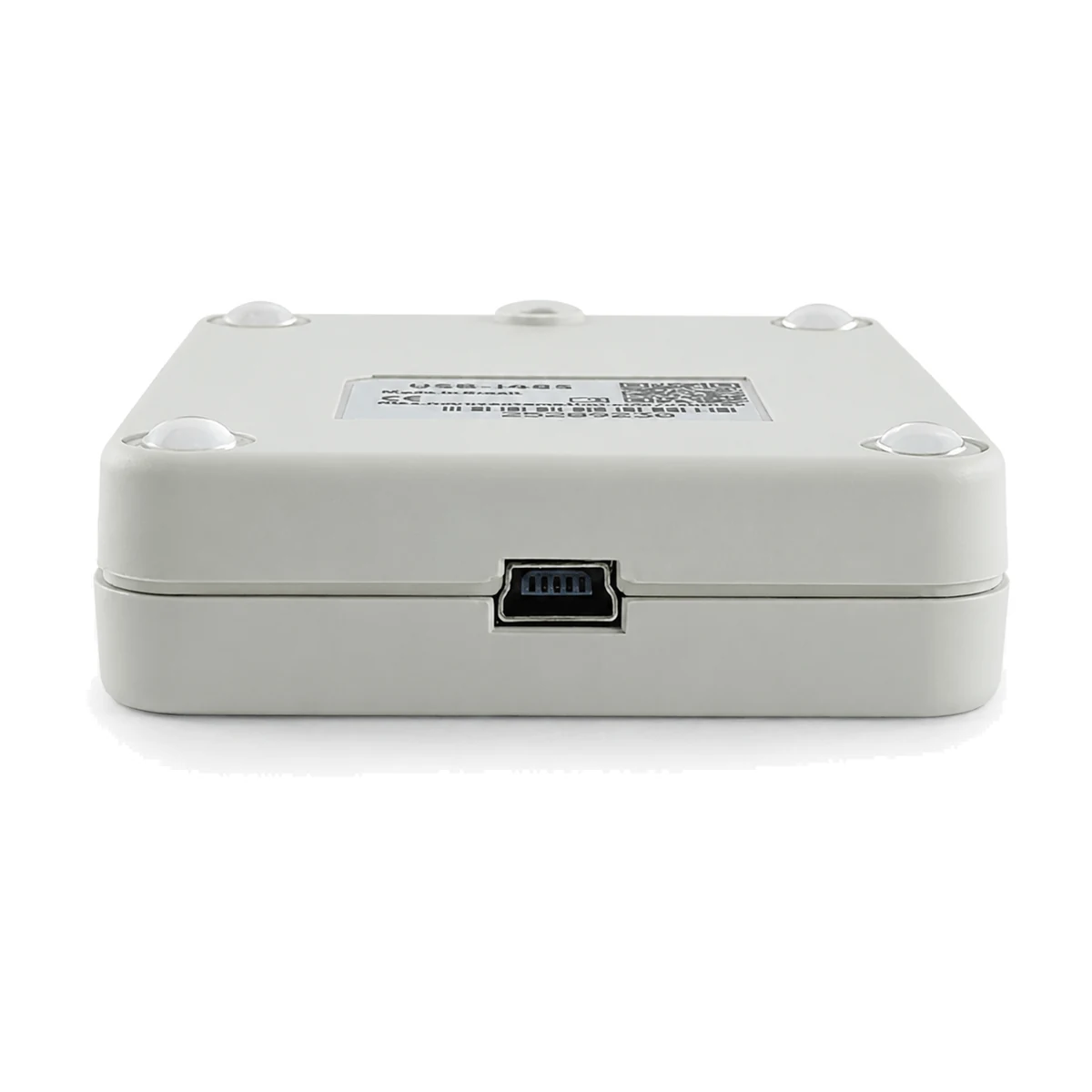

A alimentação vem do barramento USB, com consumo inferior a 100 mA, e LEDs indicam a transmissão e a recepção de dados. A conexão USB é Mini-B, com cabo de 1,5 m (plugs Mini-B e A) que acompanha o conversor, e o lado RS485/422 aceita fios de até 1,5 mm² (16 AWG). O alojamento é em ABS, com 70 x 60 x 18 mm, e a operação vai de 0 a 70 °C, com 10 a 90 % UR sem condensação. A ficha não informa a fixação nem o grau de proteção.
Especificações técnicas
Comunicação e software
| Especificação | Valor |
|---|---|
| Interfaces de campo | RS485 Half Duplex (dois barramentos), RS485 Full Duplex ou RS422 |
| Taxa de comunicação | 300 bps a 250 kbps |
| Conexão USB | Conector Mini-B. Acompanha cabo de 1,5 m com Plugs Mini-B e A |
| Conexão RS485/422 | Conector para fios até 1,5 mm2 (16 AWG) |
Alimentação
| Especificação | Valor |
|---|---|
| Alimentação | Pelo barramento USB. Consumo <100 mA |
Características elétricas
| Especificação | Valor |
|---|---|
| Isolação | galvânica de 1500 Vcc entre a interface USB e a interface RS485/RS422 |
| Proteção no barramento RS485/422 | ±60 Vcc, 8 kV ESD |
Construção e ambiente
| Especificação | Valor |
|---|---|
| Comprimento máximo dos cabos RS485/RS422 | 1200 m |
| Alojamento | em ABS com 70 x 60 x 18 mm |
| Ambiente de operação | 0 a 70 °C, 10 a 90%UR sem condensação |
Fonte: página oficial do modelo no site da NOVUS (consulta em 01/10/2026) (abre em nova aba). Valores como publicados pelo fabricante; confira o manual da versão antes de especificar.
Versões
1 versão no catálogo da EquipaBR. Abra o código para ver a página da versão.
| Código | Versão | Ações |
|---|---|---|
| Conversor USB-I485 para versões RS485 |
Preço e disponibilidade são confirmados na loja EquipaBR. O valor pode variar conforme disponibilidade e condição comercial.
Aplicações
Ligação do PC a barramentos de comunicação industrial RS485 ou RS422, uso descrito na página oficial.
Sistemas multi-serial em um único computador, com vários conversores ligados por hubs USB.
PCs que rodam aplicativos de comunicação serial já existentes, que enxergam o conversor como uma porta COM.
Ligações em que se quer separar galvanicamente o computador do barramento RS485/RS422, com isolação de 1500 Vcc.
Acessório listado na aba Acessórios dos módulos de E/S DigiRail, com o nome Conversor USB-I485 para versões RS485.
Acessório listado na aba Acessórios do data logger FieldLogger, com o nome Conversor USB-I485 para versões RS485.
Produtos compatíveis
Listados pela NOVUS como compatíveis com este modelo.
Manuais e downloads
Outros documentos na página oficial (5)
Disponíveis na página oficial do USB-i485 (aba Downloads), não aqui. Abrir a página oficial(abre em nova aba)
- Conversor USB-i485PDF · 0,81 Mb · 29/04/2026
- Guia de Seleção - GatewaysPDF · 0,33 Mb · 27/01/2026
- USB-i485 - CE - D.O.C.PDF · 0,24 Mb · 03/09/2025
- USB-i485 - Folheto ComercialPDF · 0,89 Mb · 24/10/2025
- USB-i485 - Mídias Sociais | PTZIP · 11,47 Mb · 17/10/2025
Perguntas frequentes
Para os dois. A ficha lista como interfaces de campo RS485 Half Duplex (dois barramentos), RS485 Full Duplex ou RS422, e a seleção entre RS485 e RS422 é feita por jumper. Para RS485 Half Duplex há controle automático de fluxo, e os resistores de terminação de 120 Ω são internos e habilitados por jumper. A ficha não explica como se escolhe entre Half Duplex e Full Duplex nem a posição dos jumpers; consulte o manual.
Segundo a página oficial, depois de ligado à porta USB o conversor é detectado automaticamente e aparece como porta COM nativa, compatível com os aplicativos de comunicação serial que já existem. A ficha cita driver de porta serial virtual para Windows, Mac e Linux, e a NOVUS orienta buscar o driver Virtual COM adequado à plataforma no site da FTDI (ftdichip.com/drivers/vcp-drivers). A ficha não lista versões de sistema operacional nem diz em que casos a instalação do driver é necessária. O manual oficial em português (Manual USB-i485, PDF) está nos links de download desta página.
A ficha informa comprimento máximo de 1200 m para os cabos RS485/RS422 e taxa de comunicação de 300 bps a 250 kbps. O número máximo de dispositivos na rede RS485 é de 2 x 32 em Half Duplex e de 32 em Full Duplex. A ficha não relaciona a taxa ao comprimento do cabo; consulte o manual para dimensionar a rede.
A ficha informa isolação galvânica de 1500 Vcc entre a USB e o lado RS485/RS422, além de proteção no barramento RS485/422 de ±60 Vcc e 8 kV ESD. A alimentação é pelo barramento USB, com consumo inferior a 100 mA, e a ficha não lista fonte externa. A conexão USB é Mini-B, com cabo de 1,5 m (plugs Mini-B e A) que acompanha o conversor, e o lado RS485/422 usa conector para fios de até 1,5 mm² (16 AWG).
A NOVUS lista o conversor como acessório dos dois: a aba Acessórios do DigiRail e a do FieldLogger trazem o Conversor USB-I485 para versões RS485 (código 8816001039). O que consta nessas páginas é a listagem do acessório; a finalidade da ligação e as versões de cada modelo que a aceitam não são descritas nas fontes consultadas. Confirme no manual do equipamento.
