Módulo de E/S com Ethernet DigiRail Connect NOVUS, RAMIX e DMIX
O DigiRail Connect é um módulo de entradas e saídas (E/S) com Ethernet da NOVUS, usado como extensão de E/S em sistemas de automação. Atua como escravo Modbus RTU em rede RS485 ou como servidor Modbus TCP em Ethernet e é configurado pelo software NXperience, via USB. São quatro versões: RAMIX (E/S analógicas e digitais) e DMIX (entradas digitais; saídas a relé ou digitais).

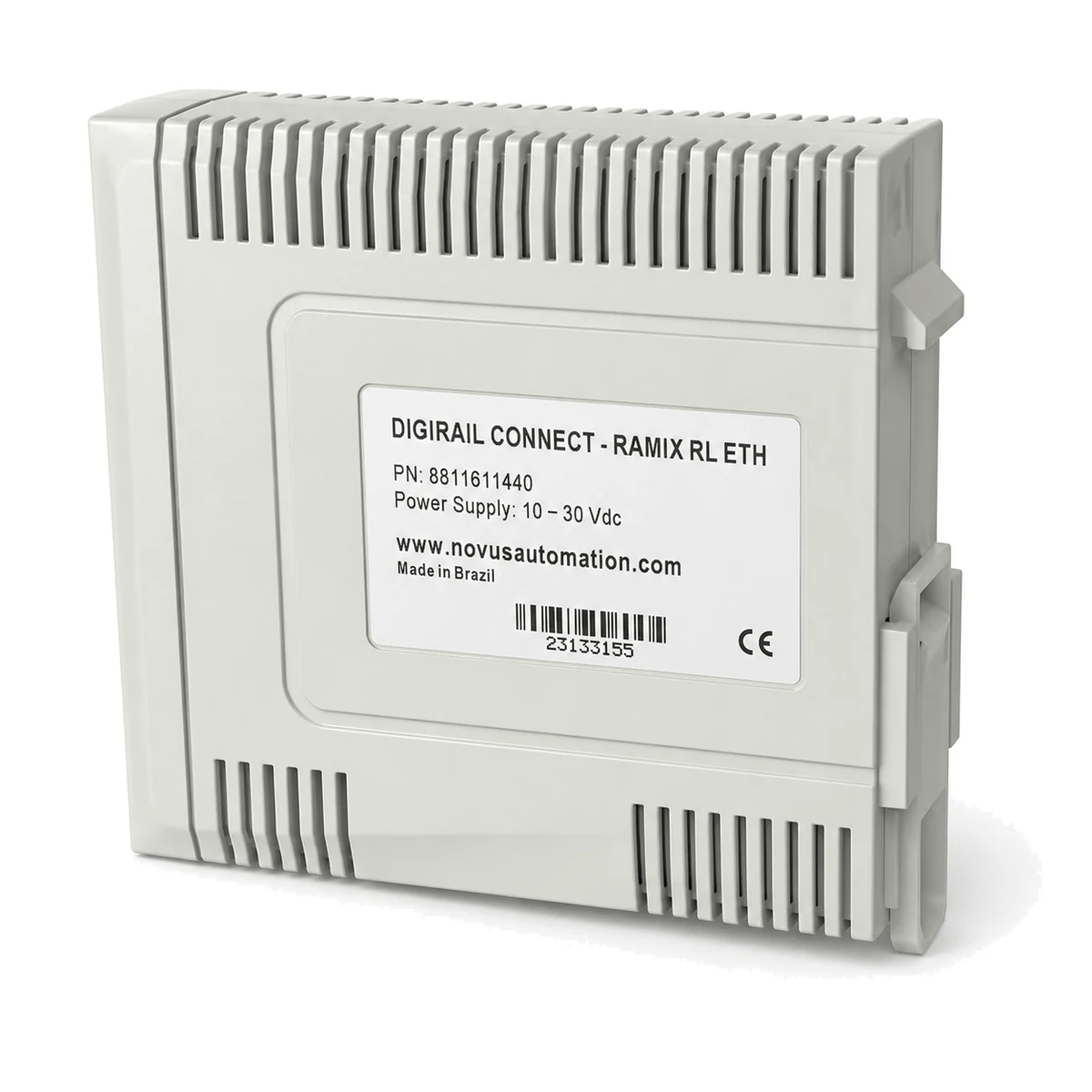

Versão em destaque: RAMIX 2EA / 2SA / 4ED / 2RLCódigo 8811611440comparar as 4 versões
Preço e disponibilidade são confirmados na loja EquipaBR. O valor pode variar conforme disponibilidade e condição comercial.
Destaques
Ethernet, RS485 e USB no mesmo módulo
A ficha oficial lista três interfaces: Ethernet 10/100 Mb/s (padrão IEEE 802.3u), RS485 e USB. Segundo a página da NOVUS, o módulo funciona como escravo Modbus RTU em rede RS485 ou como servidor Modbus TCP em rede Ethernet. A porta USB serve para configurar o módulo pelo software NXperience.
Duas arquiteturas de canais: RAMIX e DMIX
O RAMIX tem entradas mistas (4 digitais e 2 analógicas isoladas) e saídas de 3 digitais ou 2 relés, mais 2 saídas analógicas isoladas. O DMIX tem 8 entradas digitais e, nas saídas, 4 relés ou 8 digitais. As quatro versões do catálogo derivam dessas combinações.
Entradas analógicas para temperatura, tensão e corrente
Nas versões RAMIX, a ficha lista termopares J, K, T, N, E, R, S e B, sensores Pt100, Pt1000 e NTC, e sinais de 0-60 mV, 0-5 V, 0-10 V, 0-20 mA e 4-20 mA, com resolução de 16 bits. A ficha traz a impedância de entrada por tipo de sinal, mas não as faixas de medição nem a exatidão; consulte o manual.
Saídas analógicas isoladas em corrente ou tensão
As versões RAMIX têm 2 saídas analógicas isoladas, com sinais de 0-20 mA, 4-20 mA ou 0-10 V e resolução de 12 bits. A ficha informa a carga admitida para cada tipo de saída; confira os valores e a ligação no manual.
Relés e saídas digitais para cargas diferentes
A ficha descreve relés SPST-NO e SPDT para cargas resistivas, com tensão de chaveamento de 250 Vca e corrente máxima de 3 A (SPST) ou 6 A (SPDT). As saídas digitais chaveiam de 6 a 30 Vcc, com corrente máxima de carga de 200 mA. A ficha não diz qual versão usa cada tipo de relé.
Alimentação de 10 a 36 Vcc e operação de -20 a 60 °C
A alimentação é em corrente contínua, de 10 a 36 Vcc, com consumo máximo de 5 W. A ficha indica operação de -20 a 60 °C (-4 a 140 °F), com umidade de 5 a 95% UR sem condensação, e alojamento em ABS+PC.
Especificações técnicas
Entrada e medição
| Especificação | Valor |
|---|---|
| Entradas | RAMIX: 4 digitais e 2 analógicas (isoladas); DMIX: 8 digitais |
| Tipos de entrada analógica | Termopares J, K, T, N, E, R, S e B; Pt100, Pt1000, NTC,; 0-60 mV, 0-5 V, 0-10 V, 0-20 mA, 4-20 mA |
| Impedância de entrada analógica | 0-60 mV, Pt100, Pt1000, NTC e termopares: >10 MΩ; 0-5 V, 0-10 V: >1 MΩ; 4-20 mA: 15 Ω + (1 V @ 20 mA) |
| Características entrada digital | Nível logico "0": < 0,5 V; Nível lógico "1": > 3 V; Tensão máxima: 30 V; Impedância de entrada: 270 kΩ; Corrente de entrada: @ 30 Vcc (típico) 0,15 mA; Frequência máxima (onda quadrada): Contato seco: 10 Hz; PNP: 250 Hz; NPN: 250 Hz |
| Resolução dos canais analógicos | Entradas analógicas: 16 bits (65000 níveis); Saídas analógicas: 12 bits |
Saídas
| Especificação | Valor |
|---|---|
| Saídas | RAMIX: 3 digitais ou 2 relés e 2 analógicas (isoladas); DMIX: 4 relés ou 8 digitais |
| Características saída digital | Corrente máxima de carga: 200 mA; Corrente de curto circuito: 70 mA; Tensão máxima de chaveamento: 30 Vcc; Tensão mínima de chaveamento: 6 VccConferir no manual |
| Características relé de saída | Tipo: SPST-NO e SPDT; Corrente máxima de carga: 3 A (SPST) / 6 A (SPDT); Tensão de chaveamento: 250 Vca; Adequado para cargas resistivas |
| Características saída analógica | Tipos de sinal: 0-20 mA, 4-20 mA, 0-10 V; Carga máxima: 0-20 / 4-20 mA: ≤ 500 Ω; 0-10 V: ≥ 2000 ΩConferir no manual |
Comunicação e software
| Especificação | Valor |
|---|---|
| Interface de comunicação | USB; Ethernet: 10/100 Mb/s, IEEE standard 802.3u; RS485 |
| Software | NXperience (pela USB) |
Alimentação
| Especificação | Valor |
|---|---|
| Fonte de alimentação | Tensão: 10 Vcc a 36 Vcc; Consumo máximo: 5 W; Consumo típico: 20 mA |
Construção e ambiente
| Especificação | Valor |
|---|---|
| Condições de operação | Temperatura: -20 a 60°C ( -4 a 140°F); Umidade: 5 a 95% UR, sem condensação |
| Alojamento | ABS+PC |
Fonte: página oficial do modelo no site da NOVUS (consulta em 01/10/2026) (abre em nova aba). Valores como publicados pelo fabricante; confira o manual da versão antes de especificar.
Versões
4 versões no catálogo da EquipaBR. Abra o código para ver a página da versão.
Como escolher a versão
O que separa as quatro versões do catálogo, pelo nome oficial, é a configuração de canais. RAMIX (códigos 8811611420 e 8811611440) combina 2 entradas e 2 saídas analógicas com 4 entradas digitais, e tem 3 saídas digitais (2EA / 2SA / 4ED / 3SD) ou 2 relés (2EA / 2SA / 4ED / 2RL). DMIX (códigos 8811612420 e 8811612440) tem 8 entradas digitais e 8 saídas digitais (8ED / 8SD) ou 4 relés (8ED / 4RL). Parta da lista de sinais do painel: sinais analógicos pedem RAMIX, e só estados e comandos digitais cabem no DMIX. Entre saída digital e relé, compare a carga: a saída digital chaveia de 6 a 30 Vcc, até 200 mA; o relé chaveia 250 Vca em cargas resistivas. A ficha da NOVUS descreve o modelo e não separa cada versão além de RAMIX e DMIX; confirme a composição no manual antes de fechar o projeto.
| Código | Configuração | Ações |
|---|---|---|
| RAMIX 2EA / 2SA / 4ED / 3SD | ||
| RAMIX 2EA / 2SA / 4ED / 2RL | ||
| DMIX 8ED / 8SD | ||
| DMIX 8ED / 4RL |
Preço e disponibilidade são confirmados na loja EquipaBR. O valor pode variar conforme disponibilidade e condição comercial.
Aplicações
Extensão de entradas e saídas em sistemas de automação de várias marcas, segundo a página oficial.
Integração em redes seriais RS485, com o módulo atuando como escravo Modbus RTU.
Integração em redes Ethernet, com o módulo atuando como servidor Modbus TCP.
Leitura de temperatura com termopares, Pt100, Pt1000 e NTC e de sinais de tensão e corrente, nas versões RAMIX.
Monitoramento de estados digitais de contato seco, PNP e NPN, nas versões RAMIX e DMIX.
Comando de cargas resistivas por relé de até 250 Vca e de cargas de 6 a 30 Vcc por saída digital.
Produtos compatíveis
Listados pela NOVUS como compatíveis com este modelo.
Manuais e downloads
Outros documentos na página oficial (4)
Disponíveis na página oficial do DigiRail Connect (aba Downloads), não aqui. Abrir a página oficial(abre em nova aba)
- DigiRail Connect - Firmware UpdateZIP · 0,28 Mb · 20/04/2026
- DigiRail Connect - Manual de OperaçãoPDF · 2,22 Mb · 16/03/2026
- DigiRail Connect/ DigiRail NXprog - CE - D.O.C. CEPDF · 0,19 Mb · 20/04/2026
- Guia de Seleção - GatewaysPDF · 0,33 Mb · 27/01/2026
Perguntas frequentes
Pela ficha da NOVUS, o RAMIX combina canais analógicos e digitais: nas entradas, 2 analógicas isoladas e 4 digitais; nas saídas, 2 analógicas isoladas mais 3 digitais ou 2 relés. O DMIX tem 8 entradas digitais e, nas saídas, 4 relés ou 8 digitais. O catálogo traz quatro versões: RAMIX 2EA / 2SA / 4ED / 3SD (8811611420), RAMIX 2EA / 2SA / 4ED / 2RL (8811611440), DMIX 8ED / 8SD (8811612420) e DMIX 8ED / 4RL (8811612440).
Só as versões RAMIX têm entradas analógicas, em 2 canais isolados. Segundo a ficha, elas aceitam termopares J, K, T, N, E, R, S e B, sensores Pt100, Pt1000 e NTC, e sinais de 0-60 mV, 0-5 V, 0-10 V, 0-20 mA e 4-20 mA, com resolução de 16 bits. A ficha informa a impedância de entrada de cada tipo de sinal, mas não as faixas de medição nem a exatidão; para elas e para a ligação, consulte o manual do módulo.
A ficha lista Ethernet 10/100 Mb/s (IEEE 802.3u), RS485 e USB. Segundo a página oficial, o módulo atua como escravo Modbus RTU em rede RS485 ou como servidor Modbus TCP em rede Ethernet. A configuração é feita pelo software NXperience, ligado pela USB. Na página de downloads da NOVUS constam o manual de operação em português e um arquivo de atualização de firmware.
Nas entradas digitais, a ficha informa nível lógico 0 abaixo de 0,5 V, nível 1 acima de 3 V, tensão máxima de 30 V e frequência máxima de 10 Hz para contato seco e de 250 Hz para PNP e NPN (onda quadrada). As saídas digitais chaveiam de 6 a 30 Vcc, com corrente máxima de carga de 200 mA. Os relés são SPST-NO e SPDT, para cargas resistivas, com tensão de chaveamento de 250 Vca e corrente máxima de 3 A (SPST) ou 6 A (SPDT). A ficha não diz qual versão traz cada tipo de relé; confirme no manual antes de dimensionar a carga.
A ficha informa alimentação de 10 a 36 Vcc, com consumo máximo de 5 W, e operação de -20 a 60 °C com umidade de 5 a 95% UR sem condensação. Na aba de acessórios do modelo, a NOVUS lista a fonte de alimentação de 100-240 Vca com saída de 12 Vcc e 1,5 A (código 8816060122), que está dentro da faixa de tensão informada; o código também consta do catálogo da EquipaBR. Uma notícia da NOVUS listada na página do modelo fala em levar a Indústria 4.0 ao trilho DIN, mas a ficha não traz dimensões nem o tipo de fixação; confira no manual antes de projetar o painel.
