Indicador universal N1040i NOVUS para Pt100, termopares e 4-20 mA
O N1040i é um indicador universal de processos da NOVUS, em gabinete 1/16 DIN, usado para monitorar variáveis analógicas. Sua entrada aceita termopares J, K, T, N, R, S, B e E, Pt100, 4-20 mA e sinais de tensão sem alteração de hardware, e a escala é programável pelo teclado. Conforme a versão, traz relés de alarme, retransmissão em 4-20 mA, fonte auxiliar de 24 Vcc ou RS485.
Também escrito como N1040 I.

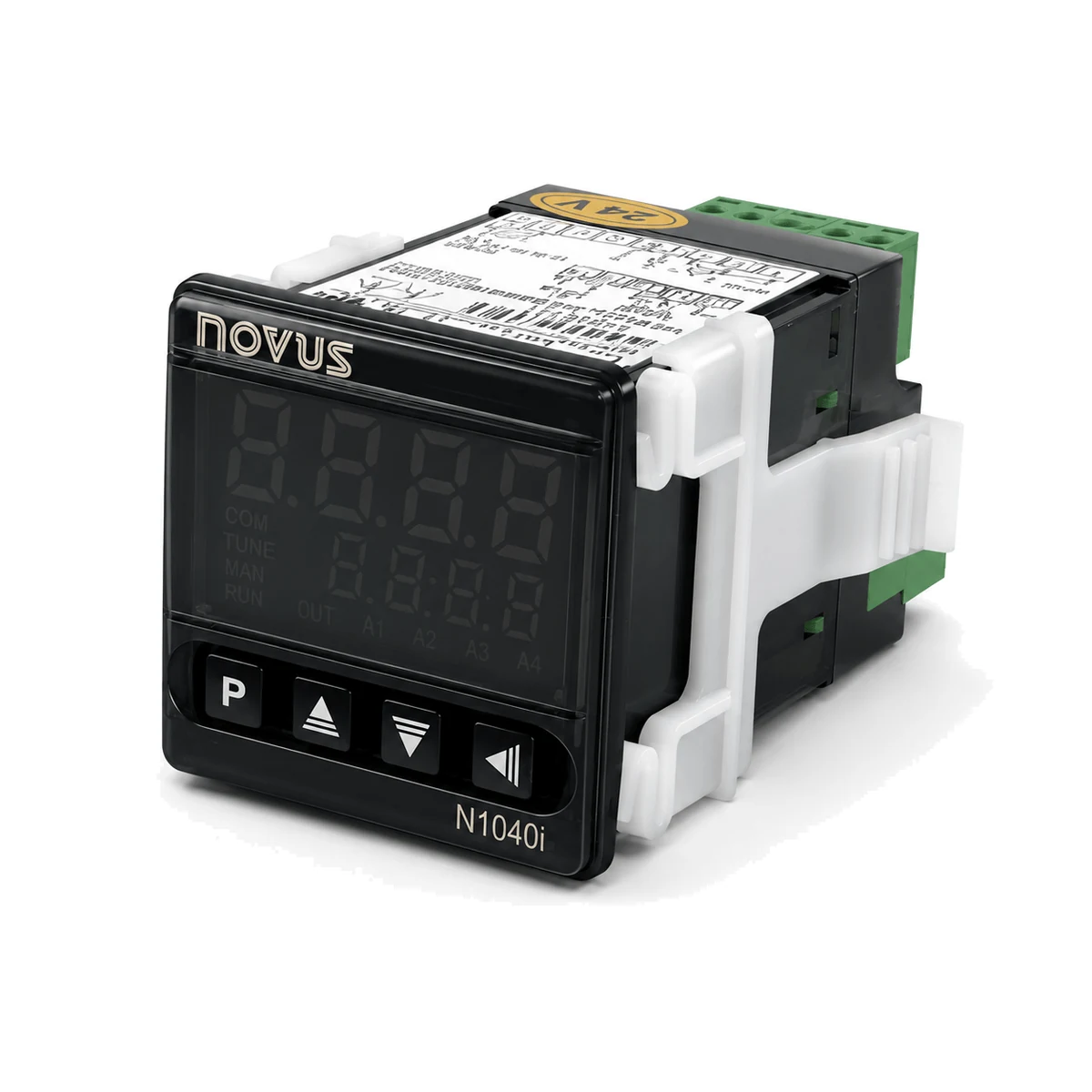

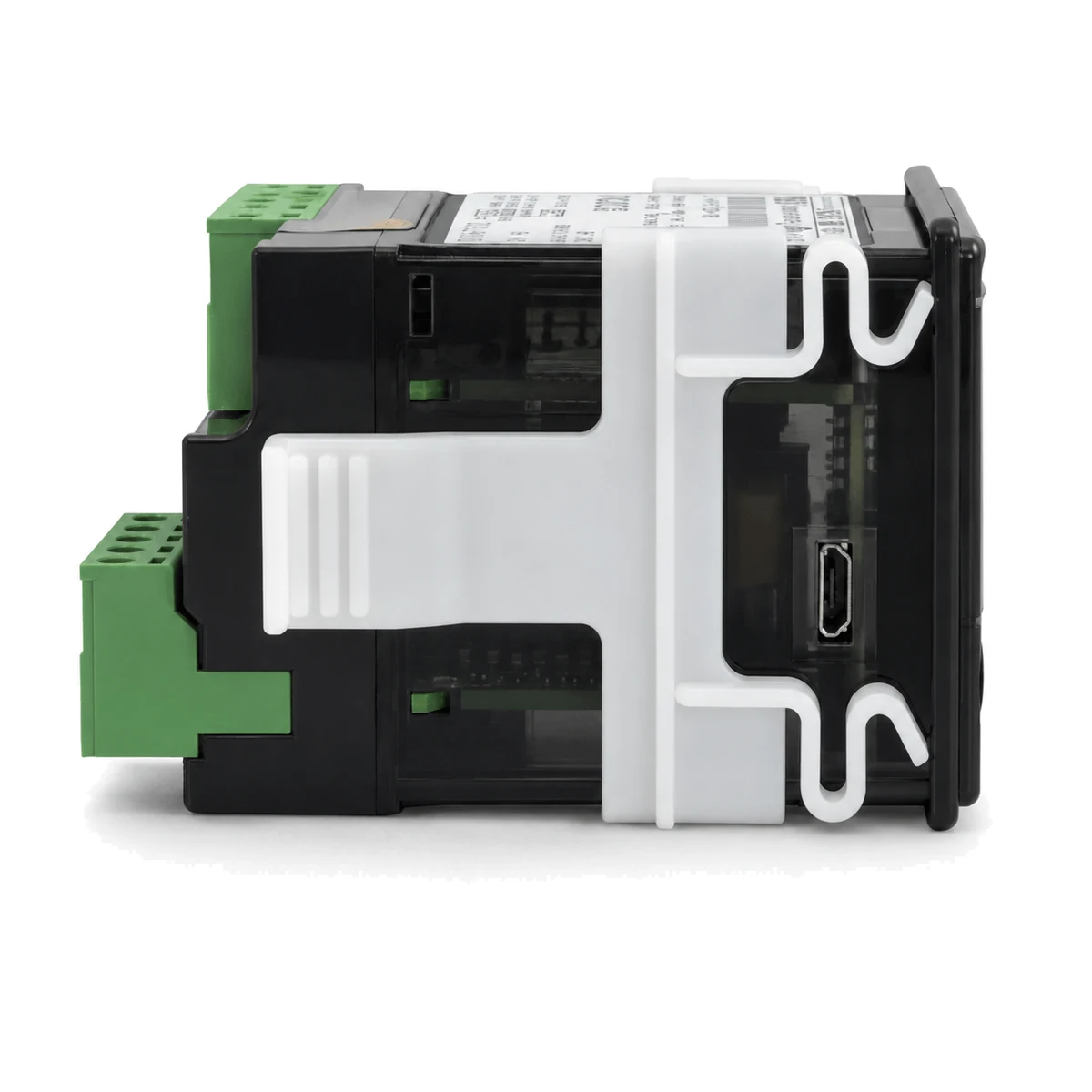

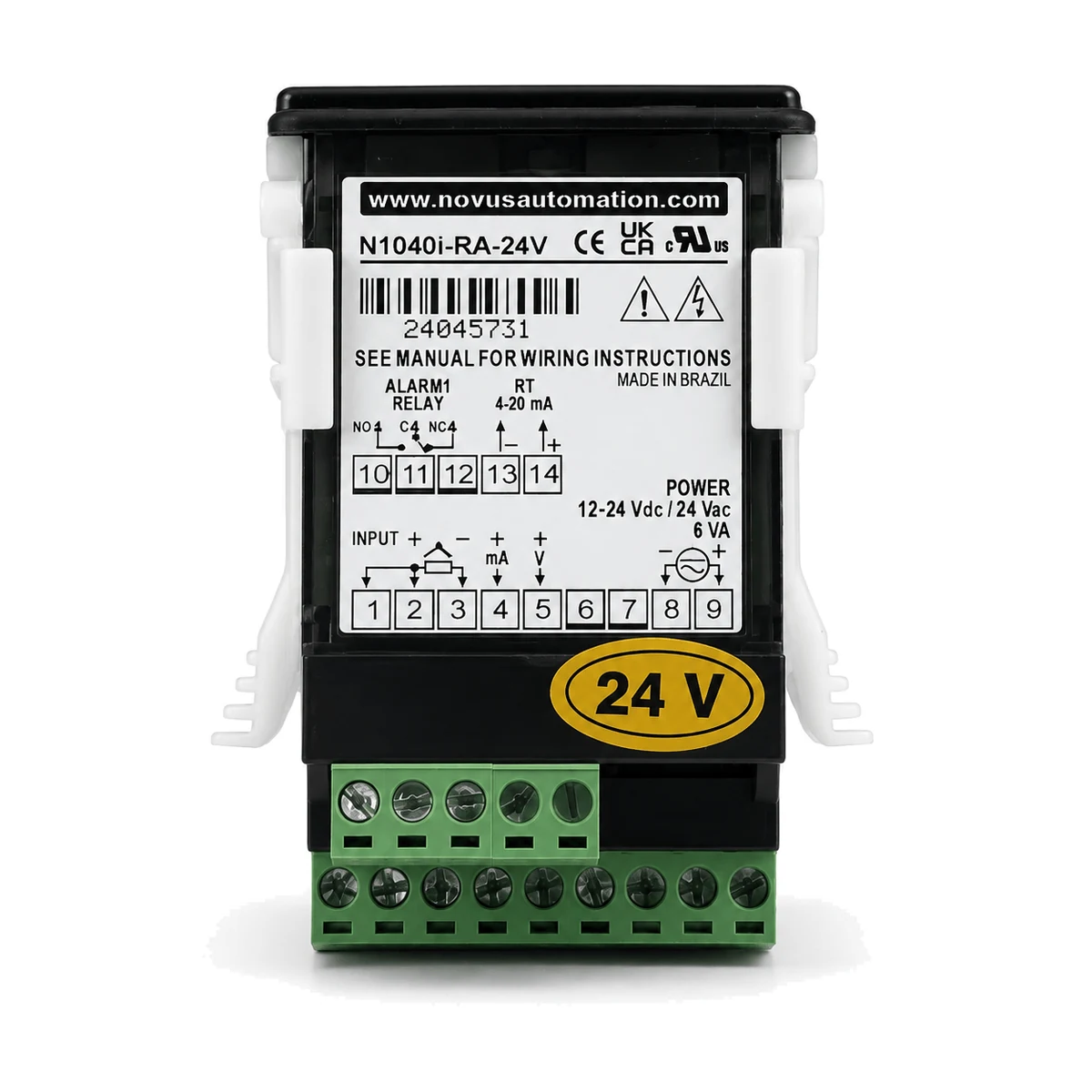

Versão em destaque: USB, RA, 24 VCódigo 8104220310comparar as 12 versões
Preço e disponibilidade são confirmados na loja EquipaBR. O valor pode variar conforme disponibilidade e condição comercial.
Destaques
Entrada universal sem alteração de hardware
A entrada do N1040i aceita, segundo a ficha oficial, Pt100, 0-20 mA, 4-20 mA, 0-50 mV, 0-5 V, 0-10 V e os termopares J, K, T, N, R, S, B e E, sem alteração de hardware nem recalibração. O offset de indicação permite alterar o valor medido. Faixas de medição por sinal e ligação nos terminais: consulte o manual.
Alarmes programáveis e detecção de falha no sensor
A ficha oficial cita até dois alarmes com função programável e seis funções: mínimo, máximo, diferencial, diferencial mínimo, diferencial máximo e sensor aberto. Há também o bloqueio inicial de alarme e a função Flash Alarm, em que a indicação pisca na condição de alarme, e o indicador detecta qualquer condição de falha no sensor. As saídas de alarme são relés: até dois, um SPDT e um SPST-NA. A ficha não informa a corrente nem a tensão de contato dos relés; consulte o manual.
Resolução, taxa de leitura e precisão informadas na ficha
A ficha oficial informa resolução interna de 32767 níveis (15 bits), display com 12000 níveis (de -1999 até 9999) e taxa de leitura da entrada de até 55 por segundo. A precisão depende do sinal: termopares J, K, T e E, 0,25 % do span ± 1 ºC; termopares N, R, S e B, 0,25 % do span ± 3 ºC; Pt100, 0,2 % do span; 4-20 mA, 0-50 mV, 0-5 V e 0-10 V, 0,2 % do span. A ficha não descreve as condições em que esses valores foram obtidos; consulte o manual.
Escala programável pelo teclado e configuração protegida
A escala é programável pelo teclado e o ponto decimal é configurável; segundo a NOVUS, isso permite que operadores com pouca experiência em instrumentação manipulem o indicador, afirmação da fabricante. A ficha cita ainda a proteção da configuração por senha, a possibilidade de resgatar a calibração de fábrica e um número de série eletrônico indelével, de 8 dígitos, acessível pelo display. Os procedimentos não estão detalhados na ficha; consulte o manual.
Alimentação de 100 a 240 V ou opção de 24 V
Segundo a ficha oficial, a alimentação é de 100 a 240 Vca/Vcc (±10 %), 50/60 Hz, com opcional de 24 V, de 12 a 24 Vcc ou 24 Vca (-10 % / +20 %). A ficha cita fonte de alimentação chaveada universal, que a NOVUS diz manter a precisão do instrumento mesmo com oscilações na tensão da rede, afirmação da fabricante que a ficha não quantifica. A ficha não informa o consumo; consulte o manual.
Retransmissão, fonte auxiliar e RS485 conforme o modelo
Além da indicação básica, a ficha lista saída analógica para retransmitir a variável medida (0-20/4-20 mA) e, em modelos específicos, fonte auxiliar de 24 Vcc para alimentar transmissores de campo e comunicação serial RS485. A ficha não informa a corrente da fonte auxiliar nem o protocolo da RS485; consulte o manual.
Especificações técnicas
Entrada e medição
| Especificação | Valor |
|---|---|
| Resolução interna | 32767 níveis (15 bits) |
| Resolução do display | 12000 níveis (de -1999 até 9999) |
| Taxa de leitura da entrada | até 55 por segundo |
| Precisão | Termopares J, K, T ,E: 0.25 % do span ± 1 ºC; Termopares N, R, S ,B: 0.25 % do span ± 3 ºC; Pt100: 0,2 % do span; 4-20 mA, 0-50 mV, 0-5 V, 0-10 V: 0.2 % do span |
Controle e funções
| Especificação | Valor |
|---|---|
| Funções de alarme | mínimo, máximo, diferencial, diferencial mínimo, diferencial máximo e sensor aberto |
| Especificação | Valor |
|---|---|
| Alimentação | 100 a 240 Vac/cc (±10 %), 50/60 Hz; Opcional 24 V: 12 a 24 Vcc / 24 Vac (-10 % / +20 %) |
Construção e ambiente
| Especificação | Valor |
|---|---|
| Dimensões | 48 x 48 x 80 mm |
Certificações e normas
| Especificação | Valor |
|---|---|
| Certificações | CE, UL |
Fonte: página oficial do modelo no site da NOVUS (consulta em 01/10/2026) (abre em nova aba). Valores como publicados pelo fabricante; confira o manual da versão antes de especificar.
Versões
12 versões no catálogo da EquipaBR. Abra o código para ver a página da versão.
Como escolher a versão
Três eixos separam as 12 versões do catálogo. Comunicação: todos os códigos trazem USB no nome oficial e cinco acrescentam RS485; a ficha não descreve a função da interface USB nem o protocolo da RS485, então consulte o manual. Saídas: pelo nome oficial, RR tem 2 relés; RE tem 1 relé e fonte auxiliar de 24 V; RA tem 1 relé e retransmissão em 4-20 mA. Os códigos 8104220000 e 8104220010 não trazem sufixo de saída. Alimentação: a ficha informa 100 a 240 Vca/Vcc com opcional de 24 V, e cinco códigos trazem 24V no nome oficial; nos demais o nome não cita a tensão, então confirme a faixa no manual. A fonte de 24 V do sufixo RE alimenta transmissores e é um recurso à parte da alimentação do próprio indicador. Defina primeiro as saídas de que precisa, depois se quer RS485 e, por fim, a tensão disponível no painel.
| Código | Comunicação | Saídas | Alimentação | Ações |
|---|---|---|---|---|
| USB | não informado | não informado | ||
| USB | não informado | 24 V | ||
| USB | RR | não informado | ||
| USB | RR | 24 V | ||
| USB | RE | não informado | ||
| USB | RA | não informado | ||
| USB | RA | 24 V | ||
| USB + RS485 | RR | não informado | ||
| USB + RS485 | RE | não informado | ||
| USB + RS485 | RE | 24 V | ||
| USB + RS485 | RA | não informado | ||
| USB + RS485 | RA | 24 V |
Preço e disponibilidade são confirmados na loja EquipaBR. O valor pode variar conforme disponibilidade e condição comercial.
Aplicações
Monitoração de variáveis analógicas de processo: a NOVUS apresenta o N1040i como indicador microprocessado de gabinete compacto 1/16 DIN para esse uso.
Indicação de temperatura com termopar ou Pt100: a entrada aceita os termopares J, K, T, N, R, S, B e E e o Pt100 sem alteração de hardware.
Indicação de sinais lineares: a entrada aceita 0-20 mA, 4-20 mA, 0-50 mV, 0-5 V e 0-10 V, e a página da NOVUS cita 4 a 20 mA e milivolt como exemplos.
Sinalização de condições de processo por alarme: até dois relés, seis funções de alarme programáveis e a função Flash Alarm, nas versões com relé.
Alimentação de transmissores remotos: segundo a NOVUS, as versões com fonte auxiliar de 24 Vcc alimentam transmissores de campo.
Produtos compatíveis
Listados pela NOVUS como compatíveis com este modelo.
Manuais e downloads
Outros documentos na página oficial (5)
Disponíveis na página oficial do N1040i (aba Downloads), não aqui. Abrir a página oficial(abre em nova aba)
- N1040 - CE - D.O.C.PDF · 0,18 Mb · 31/07/2026
- N1040i - ManualPDF · 0,58 Mb · 31/07/2026
- N1040i – Folheto ComercialPDF · 0,54 Mb · 23/10/2025
- Process Control Equipment, Electrical - Component UL Product iQPDF · 0,08 Mb · 31/07/2026
- Process Control Equipment, Electrical Certified for Canada - Component UL Product iQPDF · 0,09 Mb · 31/07/2026
Perguntas frequentes
A entrada aceita Pt100, termopares J, K, T, N, R, S, B e E e sinais de 0-20 mA, 4-20 mA, 0-50 mV, 0-5 V e 0-10 V, conforme a ficha oficial, sem alteração de hardware nem recalibração. A escala é programável pelo teclado e o ponto decimal é configurável. Faixas de medição e ligação de cada sinal ficam fora da ficha; consulte o manual.
A NOVUS classifica o N1040i como Indicador Universal, na categoria Indicadores. A ficha oficial descreve alarmes programáveis com saída em relé e a retransmissão analógica do valor medido, e não cita funções de controle, como PID ou ON/OFF. Se o seu processo exige controle, veja os controladores do catálogo NOVUS na EquipaBR.
O nome oficial de cada código indica as saídas: RR, 2 relés; RE, 1 relé e fonte auxiliar de 24 V; RA, 1 relé e retransmissão em 4-20 mA. Os códigos 8104220000 e 8104220010 não trazem sufixo de saída. A ficha cita relés SPDT e SPST-NA, seis funções de alarme e saída analógica de 0-20/4-20 mA. Todos os códigos trazem USB no nome oficial e cinco acrescentam RS485. A ficha não informa a corrente dos relés nem da fonte auxiliar, o protocolo da RS485 ou a função da interface USB; consulte o manual.
A ficha oficial informa alimentação de 100 a 240 Vca/Vcc (±10 %), 50/60 Hz, e opcional de 24 V, de 12 a 24 Vcc ou 24 Vca (-10 % / +20 %). No catálogo, cinco códigos trazem 24V no nome oficial: 8104220010, 8104220114, 8104220310, 8104221210 e 8104221310. Nos demais códigos o nome não cita a tensão; confirme a faixa no manual. A fonte auxiliar de 24 Vcc para transmissores (sufixo RE) é um recurso à parte, descrito separadamente na ficha.
A ficha oficial informa precisão de 0,25 % do span ± 1 ºC para termopares J, K, T e E, 0,25 % do span ± 3 ºC para termopares N, R, S e B, e 0,2 % do span para Pt100, 4-20 mA, 0-50 mV, 0-5 V e 0-10 V. As dimensões são 48 x 48 x 80 mm, e a NOVUS descreve o gabinete como 1/16 DIN. O manual oficial em PDF (Manual N1040i) está disponível na página do modelo; para recorte do painel, ligações e faixas de medição, que a ficha não informa, consulte o manual.
