Sensores de temperatura Pt100
Imagem ilustrativa da linha — confira a versão.
Foto em resolução reduzida (500 × 500 px). Para detalhe, consulte o manual do produto.
Sensores de temperatura Pt100 NOVUS: com cabo, cabeçote e TxBlock
Sensores de temperatura Pt100 da NOVUS para medir a temperatura de ar, fluidos e gases: 57 versões no catálogo da EquipaBR, entre elas com cabo, com cabeçote de proteção e com transmissor TxBlock. Na Série SMT, a NOVUS informa haste de aço inoxidável e cabos de diferentes isolações; na SPH, tubo de proteção metálico e cabeçote de alumínio. Páginas de 15 controladores e indicadores NOVUS listam sensores desta linha.
Também escrito como PT100, Pt-100 e termorresistência Pt100.
Versão em destaque: Cabo, 5 × 30 mm, PVC 1,5 m, 0 a 100 °CCódigo 8830005000comparar as 57 versões
Preço e disponibilidade são confirmados na loja EquipaBR. O valor pode variar conforme disponibilidade e condição comercial.
Destaques
Versões com cabo: Série SMT
A NOVUS descreve a Série SMT, de termopares e termorresistências, como sensores de ponta metálica com haste de aço inoxidável, para aplicações que pedem um sensor simples. Podem ter rosca para ligação ao processo e cabo de ligação com isolação de PVC, fibra de vidro, PTFE ou silicone, conforme a aplicação. Entre as versões Pt100 listadas na aba Modelos estão: cabo PVC de 1,5 m com haste 5 × 30 mm (0 a 100 °C); cabo PVC de 2 m com haste 6 × 100 mm e rosca 1/2 BSP ou 1/2 NPT (0 a 100 °C); e cabo de silicone de 2 m com haste 6 × 100 mm e rosca 1/2 BSP (0 a 200 °C).
Cabeçote de proteção: Série SPH
Segundo a NOVUS, os sensores da Série SPH são montados em tubo de proteção metálico com cabeçote de alumínio e servem à medição em líquidos e gases de média e alta temperatura. Também são indicados quando a aplicação pede um termoelemento de diâmetro maior que o usual nos sensores de isolação mineral. A aba Modelos lista versões com cabeçote grande, como 6 × 100 mm (1/2 NPT), 6 × 150 mm (1/2 BSP) e 6 × 300 mm (1/2 NPT), e uma com cabeçote pequeno, de 6 × 150 mm (1/2 BSP).
Com transmissor TxBlock e sonda com mola e baioneta
A página de acessórios de sensores de temperatura da NOVUS lista duas versões Pt100 com cabeçote e transmissor TxBlock: haste 6 × 100 mm, rosca 1/2 BSP, de -50 a 50 °C (código 8830007510), e haste 6 × 150 mm, rosca 1/2 BSP, de 0 a 300 °C (código 8830007515). A mesma página lista uma sonda Pt100 com mola e baioneta, de haste 6 × 23 mm e cabo FFM de 1,5 m (código 8830007450).
Datasheets em PDF por versão da Série SPH
Na aba Downloads da Série SPH, a NOVUS disponibiliza datasheets em PDF das versões de 50, 100, 150 e 200 mm com rosca BSP, com datas entre dezembro de 2025 e abril de 2026. São o documento indicado para conferir os dados da versão antes de especificar.
Listados como acessório do N1200
Na aba Acessórios do Controlador PID N1200, a NOVUS lista 16 códigos Pt100 desta linha, entre eles sensores com cabeçote, a sonda com mola e baioneta e as duas versões com TxBlock. Os outros 14 instrumentos NOVUS que listam esses sensores estão na pergunta sobre compatibilidade, abaixo.
Especificações técnicas
Entrada e medição
| Especificação | Valor |
|---|---|
| Princípio de medição | Termorresistência de platina: a resistência elétrica do elemento varia com a temperatura |
| Resistência a 0 °C | 100,00 Ω |
| Coeficiente de temperatura | 0,385 por °C (média entre 0 e 100 °C), conforme a norma IEC 60751 |
| Tolerância classe A | ±0,15 °C a 0 °C; ±0,35 °C a 100 °C; ±0,75 °C a 300 °C; ±1,35 °C a 600 °C (a norma não define classe A acima de 600 °C) |
| Tolerância classe B | ±0,3 °C a 0 °C; ±0,8 °C a 100 °C; ±1,8 °C a 300 °C; ±3,3 °C a 600 °C; ±4,6 °C a 850 °C |
| Faixa da tabela de tolerâncias | -200 a 850 °C |
Construção e ambiente
| Especificação | Valor |
|---|---|
| Construção do elemento | Fio bobinado ou filme plano (platina depositada por sputtering sobre substrato cerâmico) |
Certificações e normas
| Especificação | Valor |
|---|---|
| Norma de tolerância | IEC 60751, classes A e B |
Fonte: fonte do registro do modelo (consulta em 01/10/2026) (abre em nova aba). Valores como publicados pelo fabricante; confira o manual da versão antes de especificar.
Versões
57 versões no catálogo da EquipaBR. Abra o código para ver a página da versão.
Como escolher a versão
Cada código combina escolhas que aparecem no nome. Montagem: cabo de ligação (Série SMT), cabeçote de proteção grande ou pequeno (Série SPH) ou sonda com mola e baioneta; há ainda códigos de outras construções, descritas só no nome do catálogo. Haste: 6 × 50, 6 × 100, 6 × 150 mm e outras dimensões. Rosca de ligação ao processo: 1/2 BSP ou 1/2 NPT em vários códigos. Nas versões com cabo, material e comprimento: PVC, silicone ou FFM. Faixa de temperatura: a página oficial da NOVUS confirma 0 a 100 °C e 0 a 200 °C nas versões com cabo e, nas versões com TxBlock, 0 a 300 °C e -50 a 50 °C. Escolha a montagem e a rosca de acordo com a instalação e, em seguida, a haste e a faixa; como nem todos os dados do nome do catálogo foram conferidos no fabricante, valide o código na ficha técnica da NOVUS.
| Código | Versão | Ações |
|---|---|---|
8830004015a confirmar | Cabo, 5 × 25 mm, PVC 15 m, 0 a 90 °C | |
8830004020a confirmar | Cabo, 5 × 25 mm, PVC 20 m, 0 a 90 °C | |
| Cabo, 5 × 30 mm, PVC 1,5 m, 0 a 100 °C | ||
8830005060a confirmar | Cabo, 6 × 50 mm, Teflon 2 m, 0 a 200 °C | |
8830005061a confirmar | Cabo, 6 × 50 mm, Teflon 2 m, -50 a 200 °C | |
8830006000a confirmar | Cabo, 6 × 30 mm, PVC 1,5 m, 0 a 100 °C | |
| Cabeçote grande, 6 × 50 mm, 1/2 BSP, 0 a 300 °C | ||
| Cabeçote grande, 6 × 50 mm, 1/2 NPT, 0 a 300 °C | ||
8830007004a confirmar | Cabeçote grande, 6 × 65 mm, 1/2 NPT, 0 a 300 °C | |
8830007009a confirmar | Cabeçote grande, 6 × 100 mm, 1/2 BSP, Sem bloco, 0 a 300 °C | |
| Cabeçote grande, 6 × 100 mm, 1/2 BSP, 0 a 300 °C | ||
8830007011a confirmar | Cabeçote grande, 6 × 100 mm, 1/2 BSP, Duplo, 0 a 300 °C | |
8830007049a confirmar | Cabeçote grande, 6 × 120 mm, 1/2 BSP, Sem bloco, 0 a 300 °C | |
8830007050a confirmar | Cabeçote grande, 6 × 120 mm, 1/2 BSP, Com bloco, 0 a 300 °C | |
| Cabeçote pequeno, 6 × 150 mm, 1/2 BSP, 0 a 300 °C | ||
| Cabeçote grande, 6 × 150 mm, 1/2 BSP, 0 a 300 °C | ||
| Cabeçote grande, 6 × 150 mm, 1/2 NPT, 0 a 300 °C | ||
| Cabeçote grande, 6 × 100 mm, 1/2 NPT, 0 a 300 °C | ||
8830007210a confirmar | Cabeçote grande, 10 × 100 mm, 1/2 NPT, 0 a 300 °C | |
8830007215a confirmar | Cabeçote grande, 10 × 150 mm, 3/4 BSP, 0 a 300 °C | |
8830007230a confirmar | Cabeçote grande, 10 × 300 mm, 1/2 NPT, 0 a 300 °C | |
8830007248a confirmar | Cabeçote grande, 6 × 200 mm, 1/2 NPT, 0 a 300 °C | |
| Cabeçote grande, 6 × 200 mm, 1/2 BSP, 0 a 300 °C | ||
8830007251a confirmar | Cabeçote grande, 6 × 250 mm, 1/2 NPT, 0 a 600 °C | |
8830007252a confirmar | Cabeçote grande, 6 × 250 mm, 1/2 NPT, 0 a 300 °C | |
| Cabeçote grande, 6 × 250 mm, 1/2 BSP, 0 a 300 °C | ||
| Cabeçote grande, 6 × 300 mm, 1/2 BSP, 0 a 300 °C | ||
| Cabeçote grande, 6 × 300 mm, 1/2 NPT, 0 a 300 °C | ||
| Cabeçote grande, 6 × 400 mm, 1/2 BSP, 0 a 300 °C | ||
| Cabeçote grande, 6 × 500 mm, 1/2 BSP, 0 a 300 °C | ||
| Sonda com mola e baioneta, 6 × 23 mm, FFM 1,5 m, 0 a 300 °C | ||
| Cabeçote grande, 6 × 100 mm, 1/2 BSP, Com transmissor TxBlock, -50 a 50 °C | ||
| Cabeçote grande, 6 × 150 mm, 1/2 BSP, Com transmissor TxBlock, 0 a 300 °C | ||
8830007600a confirmar | Latão cromado, 5 × 30 mm, PVC 1,5 m, 0 a 100 °C | |
8830007610a confirmar | Latão cromado, 5 × 30 mm, PVC 10 m, 0 a 100 °C | |
| Cabo, 6 × 100 mm, 1/2 NPT, PVC 2 m, 0 a 100 °C | ||
8830007710a confirmar | Cabo, 4 × 40 mm, PVC 2,2 m, 0 a 100 °C | |
| Cabo, 6 × 100 mm, 1/2 BSP, PVC 2 m, 0 a 100 °C | ||
8830007755a confirmar | Cabo, 6 × 150 mm, 1/2 BSP, PVC 2 m, 0 a 100 °C | |
8830007756a confirmar | Cabo, 6 × 200 mm, 1/2 BSP, PVC 2 m, 0 a 100 °C | |
8830007757a confirmar | Cabo, 6 × 250 mm, 1/2 BSP, PVC 2 m, 0 a 100 °C | |
8830007770a confirmar | Cabeçote grande, 6 × 450 mm, 1/2 BSP, 0 a 300 °C | |
8830007771a confirmar | Encapsulado, 6,5 × 38 mm, silicone 5 m, 0 a 200 °C | |
8830007772a confirmar | Cabo, 5 × 50 mm, FFM 2 m, até 300 °C | |
8830007777a confirmar | Cabo, 6 × 300 mm, silicone 1,5 m, 0 a 300 °C | |
8830007778a confirmar | Cabo, 6 × 200 × 200 mm, silicone 500 mm, 0 a 200 °C | |
8830007779a confirmar | Cabo, 6 × 250 mm, silicone 1,5 m, 0 a 200 °C | |
8830007780a confirmar | Cabo, 6 × 50 mm, silicone 2 m, 0 a 200 °C | |
8830007781a confirmar | Cabo, 6 × 100 mm, FFM 10 m, 0 a 300 °C | |
8830007782a confirmar | Cabo, 6 × 50 mm, silicone 2 m, -50 a 200 °C | |
8830007785a confirmar | Cabo, 6 × 50 mm, 1/2 BSP, silicone 0,3 m, 0 a 200 °C | |
8830007787a confirmar | Cabo, 6 × 50 mm, silicone 4 m, -196 a 200 °C | |
8830007790a confirmar | Cabo, 6 × 30 mm, FFM 2 m, 0 a 350 °C | |
| Cabo, 6 × 100 mm, 1/2 BSP, silicone 2 m, 0 a 200 °C | ||
8831006500a confirmar | Filme (KN), KN 1515 G classe A | |
8831008000a confirmar | Filme (KN), KN 2020-B | |
8831008015a confirmar | Filme (KN), KN 1515-B |
Preço e disponibilidade são confirmados na loja EquipaBR. O valor pode variar conforme disponibilidade e condição comercial. Características marcadas com a confirmar ainda não foram conferidas na página oficial da NOVUS.
Aplicações
Medição de temperatura de ar, fluidos ou gases, conforme a descrição da NOVUS para os sensores flexíveis, termopares e Pt100 da página de acessórios de sensores de temperatura.
Medição em líquidos e gases de média e alta temperatura, com sensor em tubo de proteção metálico e cabeçote de alumínio (Série SPH).
Segmentos que a NOVUS cita para a Série SPH: siderurgia, fundição, cerâmica, cimenteira, incineradores, usinas de açúcar e álcool e tratamento térmico.
Processos que pedem termoelemento de diâmetro maior que o usual nos sensores de isolação mineral (Série SPH).
Aplicações que pedem um sensor simples, com rosca para ligação ao processo e cabo de ligação de isolação escolhida conforme a aplicação (Série SMT).
Entrada de temperatura para controladores e indicadores NOVUS cujas páginas listam esses sensores como acessório, como o N1200.
Produtos compatíveis
Listados pela NOVUS como compatíveis com este modelo.
Manuais e downloads
- Folheto Comercial Pt100 (abre em nova aba)PDF · 19/10/2007
- Ficha técnica de termorresistências Pt100 (abre em nova aba)Ficha técnica oficial · PDF
Outros documentos na página oficial (4)
Disponíveis na página oficial do Sensores Pt100 (aba Downloads), não aqui. Abrir a página oficial(abre em nova aba)
- Sensor SPH 100 mm BSP - DatasheetPDF · 0,15 Mb · 16/12/2025
- Sensor SPH 150 mm BSP - DatasheetPDF · 0,15 Mb · 16/12/2025
- Sensor SPH 200 mm BSP - DatasheetPDF · 0,10 Mb · 16/12/2025
- Sensor SPH 50 mm BSP - DatasheetPDF · 0,11 Mb · 22/04/2026
Perguntas frequentes
Segundo a NOVUS, a Série SMT reúne sensores de ponta metálica com haste de aço inoxidável, rosca para ligação ao processo e cabo de ligação de diferentes isolações. Na Série SPH, o sensor vai em tubo de proteção metálico com cabeçote de alumínio, indicado para líquidos e gases de média e alta temperatura. No catálogo da EquipaBR, a montagem aparece no nome de cada código (cabo ou cabeçote), o que ajuda a comparar as versões.
A faixa vem no nome de cada código. Nas versões confirmadas pela página oficial da NOVUS aparecem 0 a 100 °C (cabo PVC), 0 a 200 °C (cabo de silicone) e, nas versões com TxBlock, 0 a 300 °C e -50 a 50 °C; as versões com cabeçote trazem 300 °C no nome oficial. Para a Série SMT, a NOVUS informa os limites das isolações de cabo: PVC de -20 a 100 °C, PTFE e silicone de -100 a 200 °C e fibra de vidro até 400 °C. Confirme a faixa do código na ficha técnica antes de escolher.

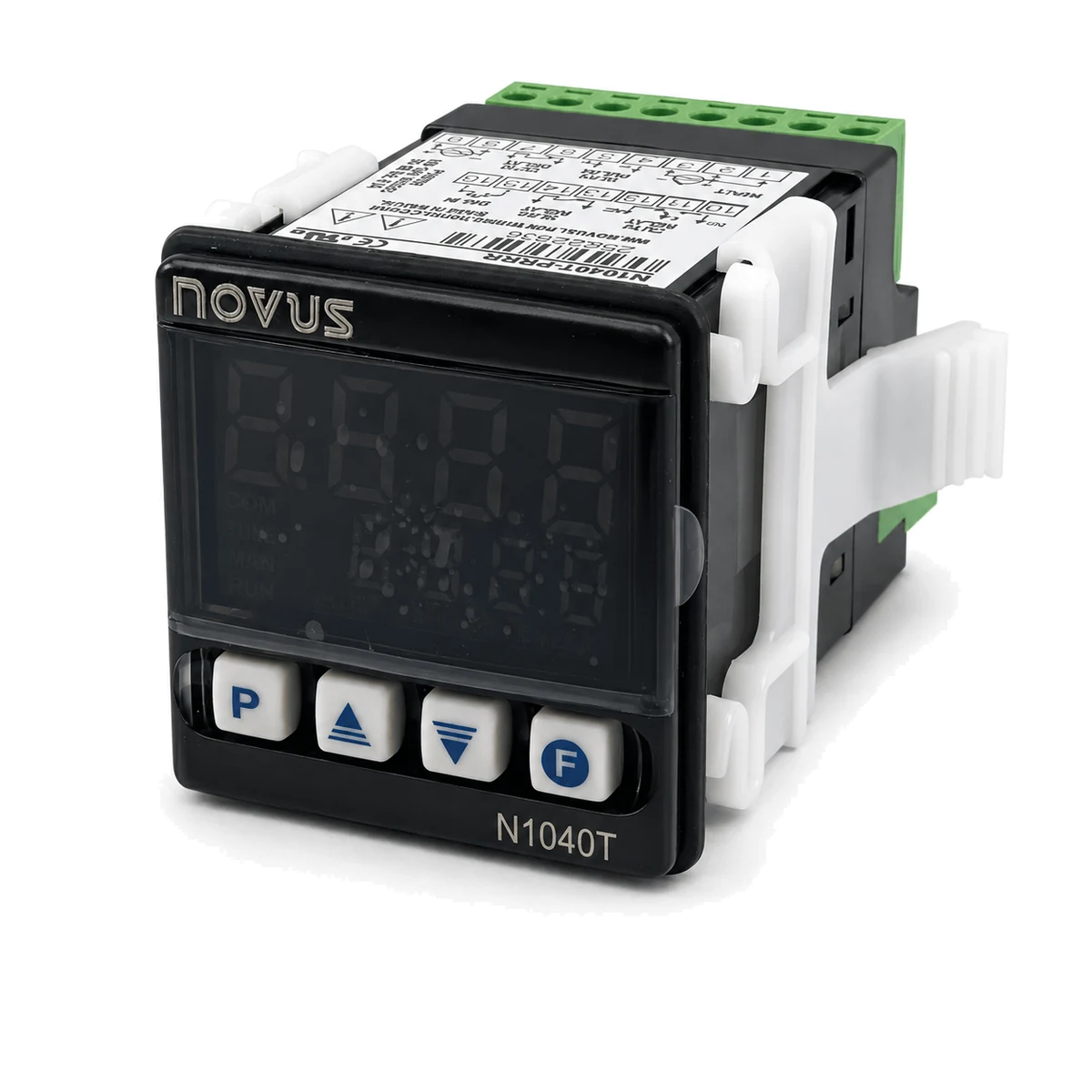

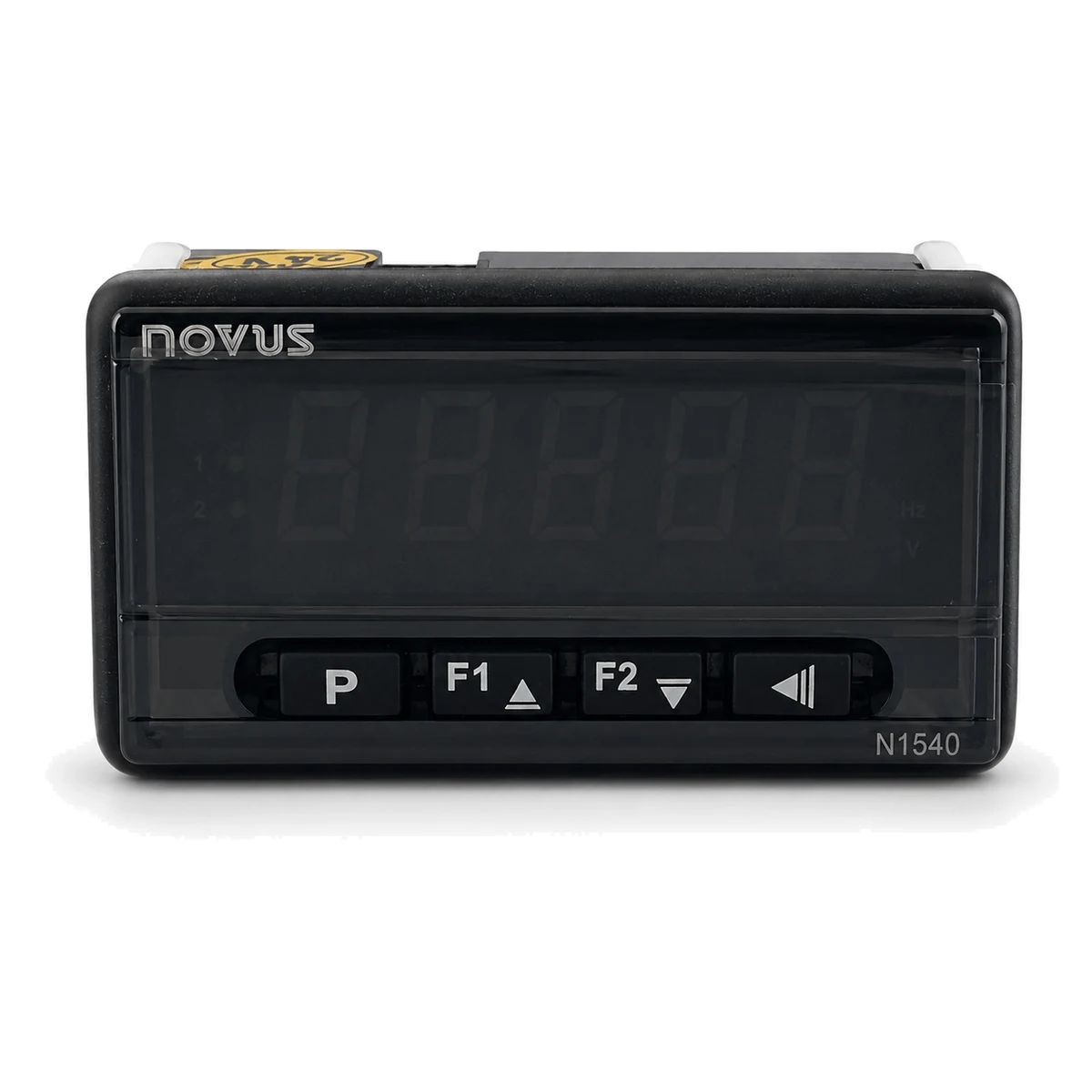

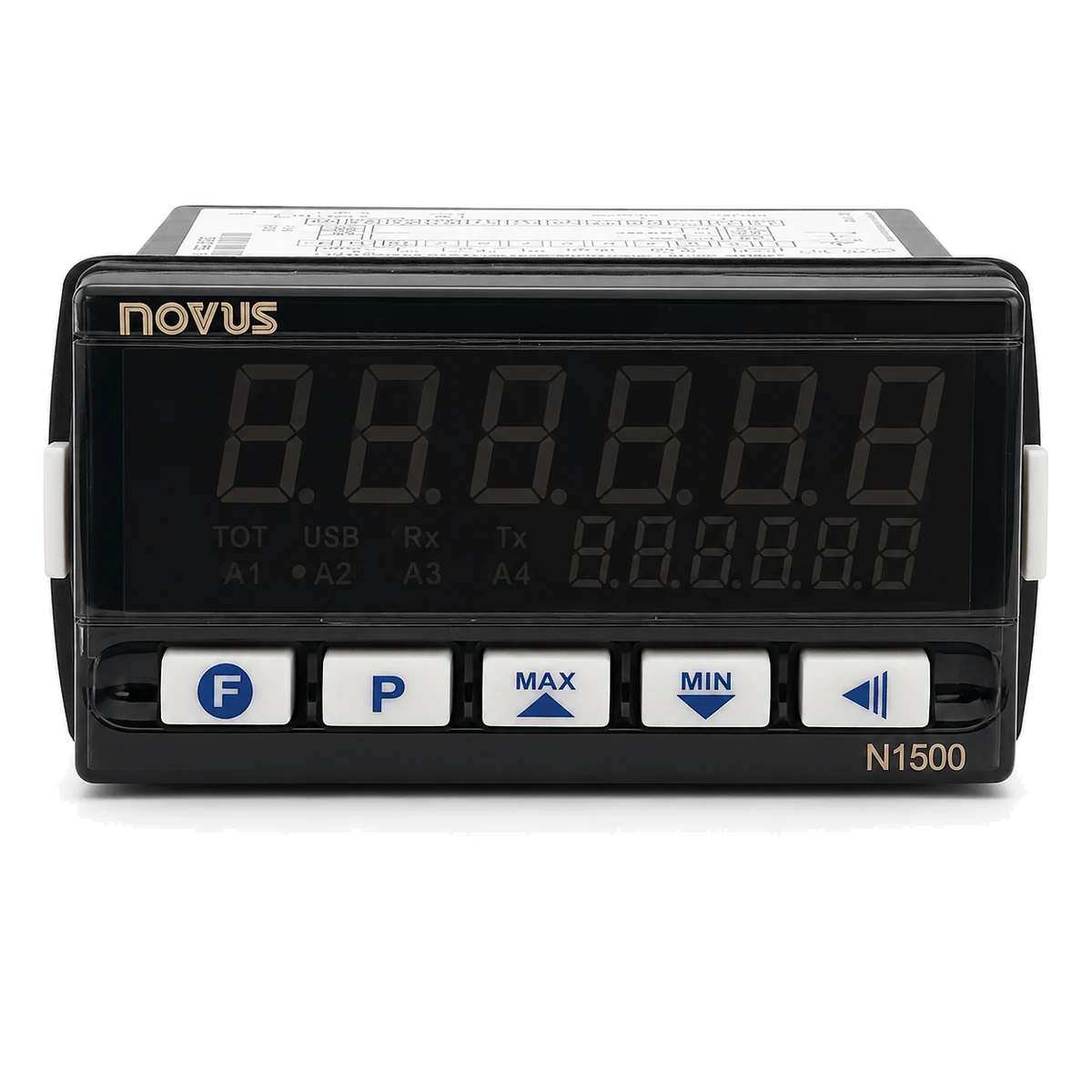

As páginas oficiais de 15 instrumentos NOVUS listam sensores desta linha na aba Acessórios: N1020, N1030, N1030T, N1040, N1040i, N1040T, N1050, N1200, N1500, N1540, N2000, N2000S, N3000, N480D e N960. Na maioria das páginas a lista traz 16 códigos; no N2000S, 15; e nos N1030T e N1050, apenas 5 versões com cabeçote. Confira o código na página do seu instrumento antes de escolher.
A NOVUS publica a Ficha técnica de termorresistências Pt100 em PDF, associada a todos os códigos desta linha no catálogo da EquipaBR, e um Folheto Comercial Pt100 na aba Downloads da página de acessórios de sensores. Para a Série SPH há datasheets em PDF das versões de 50, 100, 150 e 200 mm com rosca BSP. Use esses documentos para conferir haste, rosca e faixa do código escolhido.
Depende do processo. Para os sensores da Série SPH, a NOVUS informa que, em processos com pressões elevadas, eles devem ser montados com poço de proteção usinado, rosqueado ou flangeado. Nas demais condições, siga a ficha técnica e o projeto da instalação.
