Indicador universal de processos N1500 NOVUS, 1/8 DIN
O N1500 é um indicador digital universal de processos da NOVUS, no formato 1/8 DIN, para exibir temperatura e sinais analógicos. Lê termopares, Pt100, corrente, milivolts e tensão em um display de seis dígitos com 17 mm, aceita curva personalizada de 30 pontos e tem até 4 alarmes. O catálogo reúne seis versões, com relés, retransmissão 4–20 mA, RS485 e alimentação em 24 Vcc.

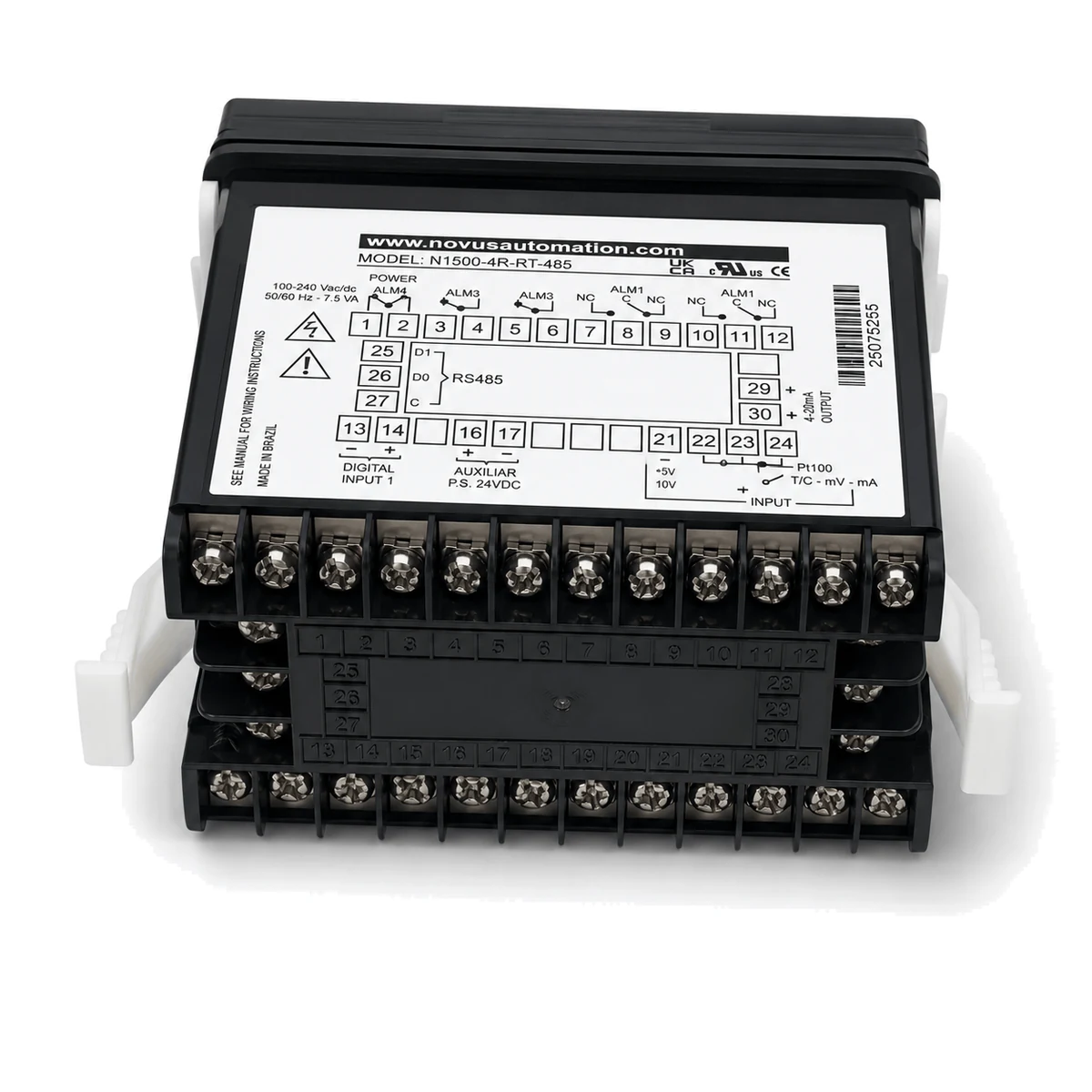

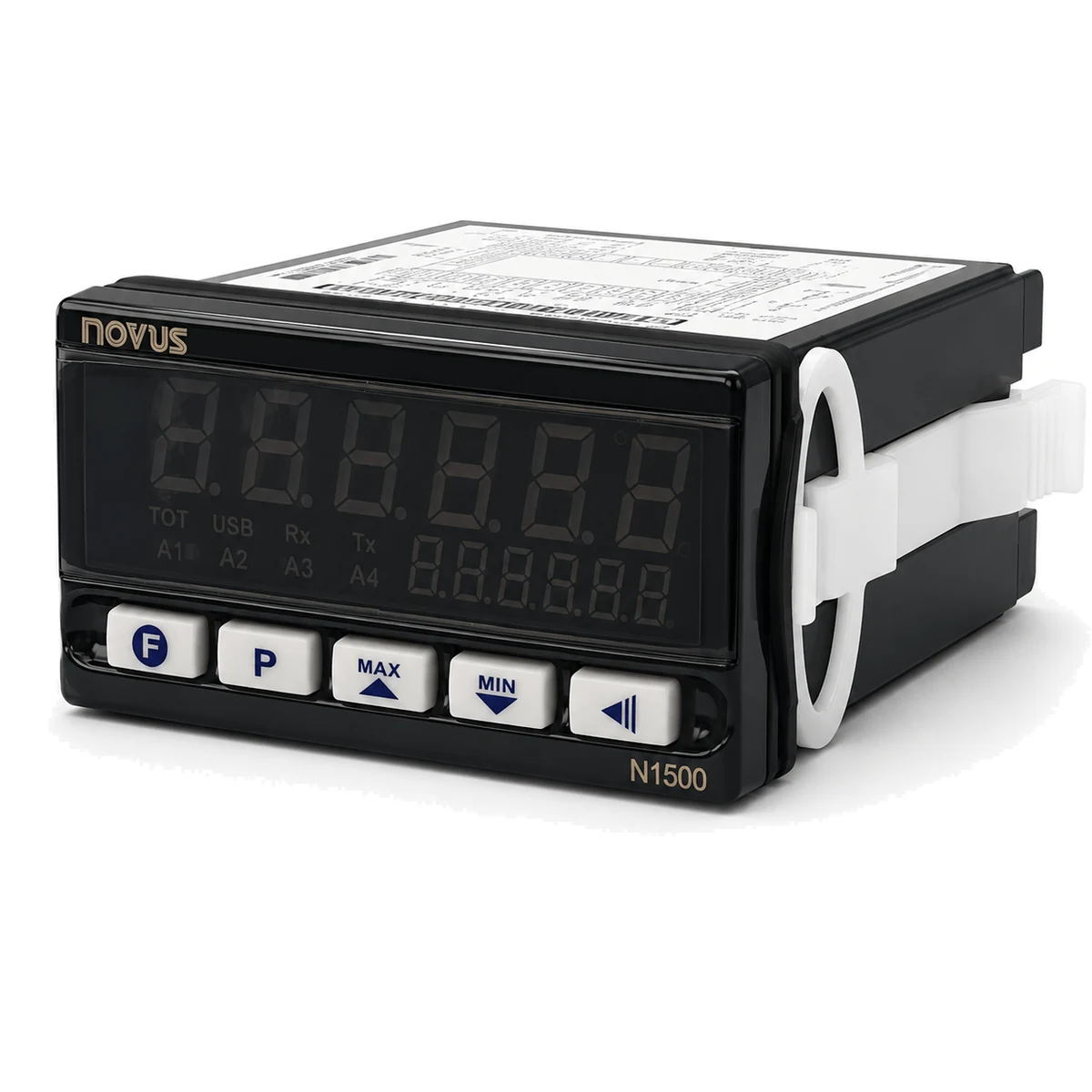

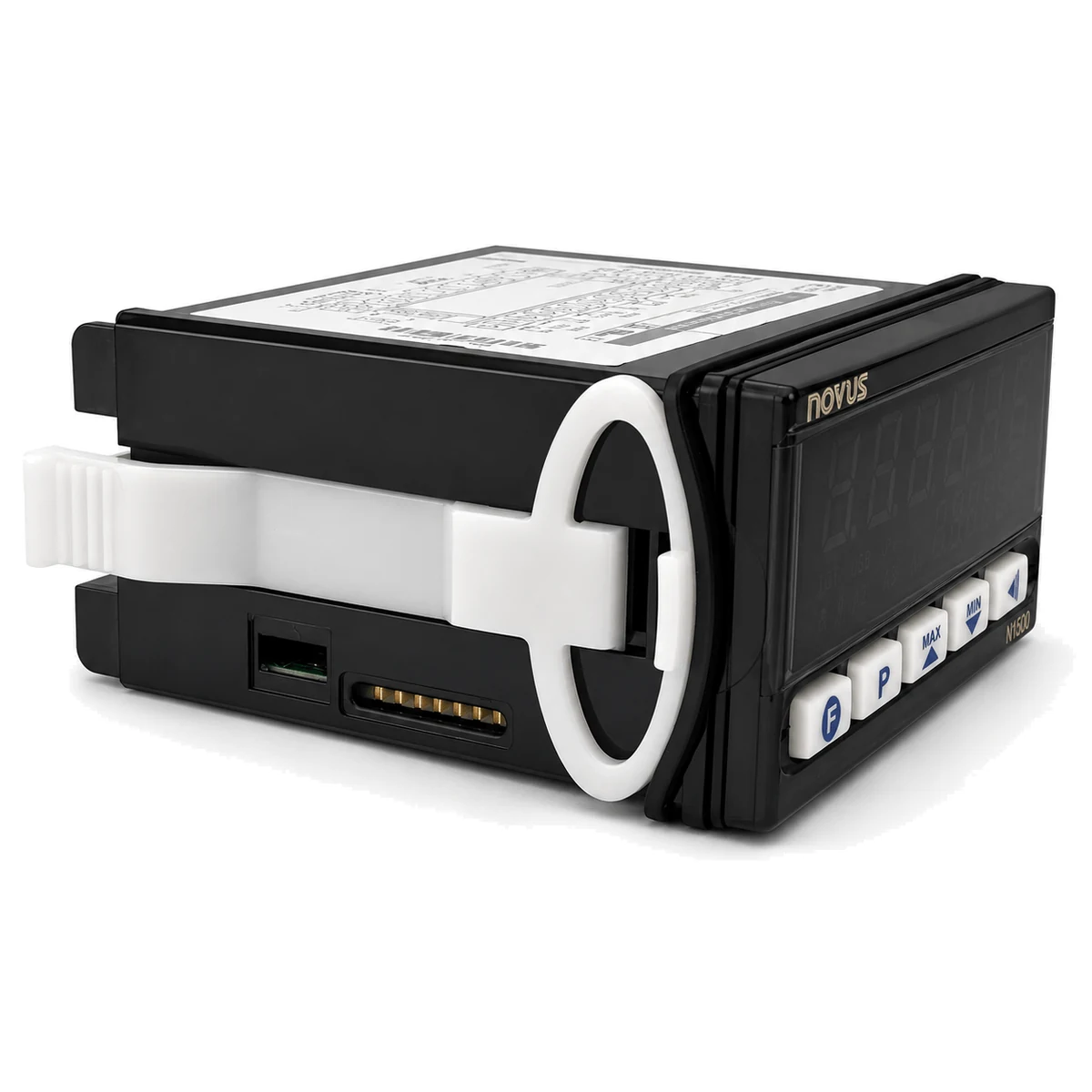

Versão em destaque: RS485, 4 relés + retransmissão 4–20 mACódigo 8150000230comparar as 6 versões
Preço e disponibilidade são confirmados na loja EquipaBR. O valor pode variar conforme disponibilidade e condição comercial.
Destaques
Entrada universal e curva personalizada
A entrada universal do N1500 lê Pt100, termopares (J, K, T, N, R, S, B e E) e sinais de corrente (0 a 20 mA e 4 a 20 mA) e de tensão (0 a 50 mV, 0 a 5 Vcc e 0 a 10 Vcc), segundo a ficha oficial. A ficha cita também a entrada de 4 a 20 mA não linear e as de 0 a 20 mA e 4 a 20 mA com curva personalizada, linear ou não. Para sensores fora do padrão, a linearização customizada aceita 30 pontos.
Display de seis dígitos com 17 mm
O display é de LED de 7 segmentos, com seis dígitos de 17 mm de altura, e a NOVUS o associa à leitura pelo operador à distância. Para temperatura, a resolução é de 1 ou 0,1; para as demais grandezas, de 1, 0,1, 0,01, 0,001 ou 0,0001.
Duas taxas de amostragem
A ficha informa 5 amostras por segundo para Pt100 e termopares e 15 amostras por segundo para as entradas de 0 a 50 mV, 4 a 20 mA, 0 a 5 V e 0 a 10 V. A NOVUS cita a taxa de amostragem como apoio à indicação em processos dinâmicos.
Até 4 alarmes com temporização
O instrumento tem até 4 alarmes. Os tipos listados são mínimo, máximo, diferencial mínimo, diferencial máximo, diferencial fora da faixa de saída e sensor aberto, e os alarmes podem ter temporização de atraso, pulso ou oscilador.
Entrada digital, raiz quadrada e senha
Uma entrada digital funciona como chave para as funções Hold e Peak Hold e para o reset do máximo e do mínimo. A ficha lista ainda a raiz quadrada como função matemática e a proteção da configuração por senha.
Formato 1/8 DIN e frontal IP65
O indicador mede 96 × 48 × 92 mm (1/8 DIN). O painel frontal tem IP65 e o gabinete, IP20. A ficha oficial informa operação de 5 a 50 °C e umidade relativa de 0 a 80 % até 30 °C, com consumo máximo de 7,5 VA.
Especificações técnicas
Entrada e medição
| Especificação | Valor |
|---|---|
| Display | LED de 7 segmentos, 6 dígitos com 17 mm de altura |
| Tipos de entrada | Termopares J, K, T, N, R, S, B, E, Pt100, 0-20 mA, 4-20 mA, 0-50 mV, 0-5 Vcc, 0-10 Vcc, 4-20 mA não-linear, 0-20 mA custom linear, 4-20 mA custom linear, 0-20 mA custom não-linear, 4-20 mA custom não-linear. |
| Exatidão | Termopares J, K, T: 0,25 % do span ±1 °C; Termopares N, R, S, B: 0,25 % do span ± 3 °C; - - -- Pt100, 0-20 mA, 4-20 mA, 0-5 Vcc, 0-10 Vcc: 0,2 % do spanConferir no manual |
| Taxa de amostragem | 5 amostras por segundo para Pt100 e T/C; 15 amostras por segundo para 0-50 mV, 4-20 mA, 0-5 V e 0-10 V |
| Resolução do display | Temperatura: 1 / 0,1; Demais medidas: 1 / 0,1 / 0,01 / 0,001 / 0,0001 |
| Entrada digital | Opera como chave para Hold, Peak Hold e reset do máximo e mínimo. |
| Especificação | Valor |
|---|---|
| Saída analógica | 0-20 mA ou 4-20 mA (opcional) - isolada eletricamente |
Controle e funções
| Especificação | Valor |
|---|---|
| Linearização customizada | 30 pontos para sensores não padrão |
| Alarmes | Até 4 alarmes |
| Tipos de alarme | Mínimo, máximo, diferencial mínimo, diferencial máximo, diferencial fora da faixa de saída, sensor aberto. |
| Temporização | Alarmes com temporização de atraso, pulso ou oscilador. |
| Função matemática | Raiz Quadrada |
| Segurança | Proteção de configuração por senha |
Comunicação e software
| Especificação | Valor |
|---|---|
| Interface de configuração | Através da RS485Conferir no manual |
Varia por versão
Depende de: comunicação. Ver versões
| Especificação | Valor |
|---|---|
| Comunicação | RS485 Modbus RTU opcional |
Alimentação
| Especificação | Valor |
|---|---|
| Consumo máximo | 7,5 VA |
Varia por versão
Depende de: alimentação. Ver versões
| Especificação | Valor |
|---|---|
| Fonte auxiliar | 24 Vcc |
| Fonte de alimentação | 100-240 Vca/cc ou 12-24 Vcc |
Construção e ambiente
| Especificação | Valor |
|---|---|
| Dimensões | 96 x 48 x 92 mm (1/8 DIN) |
| Painel frontal | IP65; Policarbonato (PC) UL94 V-2 |
| Gabinete | IP20; Traseiro ABS + PC UL94 V-0 |
| Condições de operação | 5 a 50 °C e 0 a 80 % UR até 30 °C |
| Especificação | Valor |
|---|---|
| Opcionais | 2 relés, saída analógica (4-20 mA ou 0-20 mA), RS485 |
Certificações e normas
| Especificação | Valor |
|---|---|
| Certificações | CE, UL e cUL |
Fonte: página oficial do modelo no site da NOVUS (consulta em 01/10/2026) (abre em nova aba). Valores como publicados pelo fabricante; confira o manual da versão antes de especificar.
Versões
6 versões no catálogo da EquipaBR. Abra o código para ver a página da versão.
Como escolher a versão

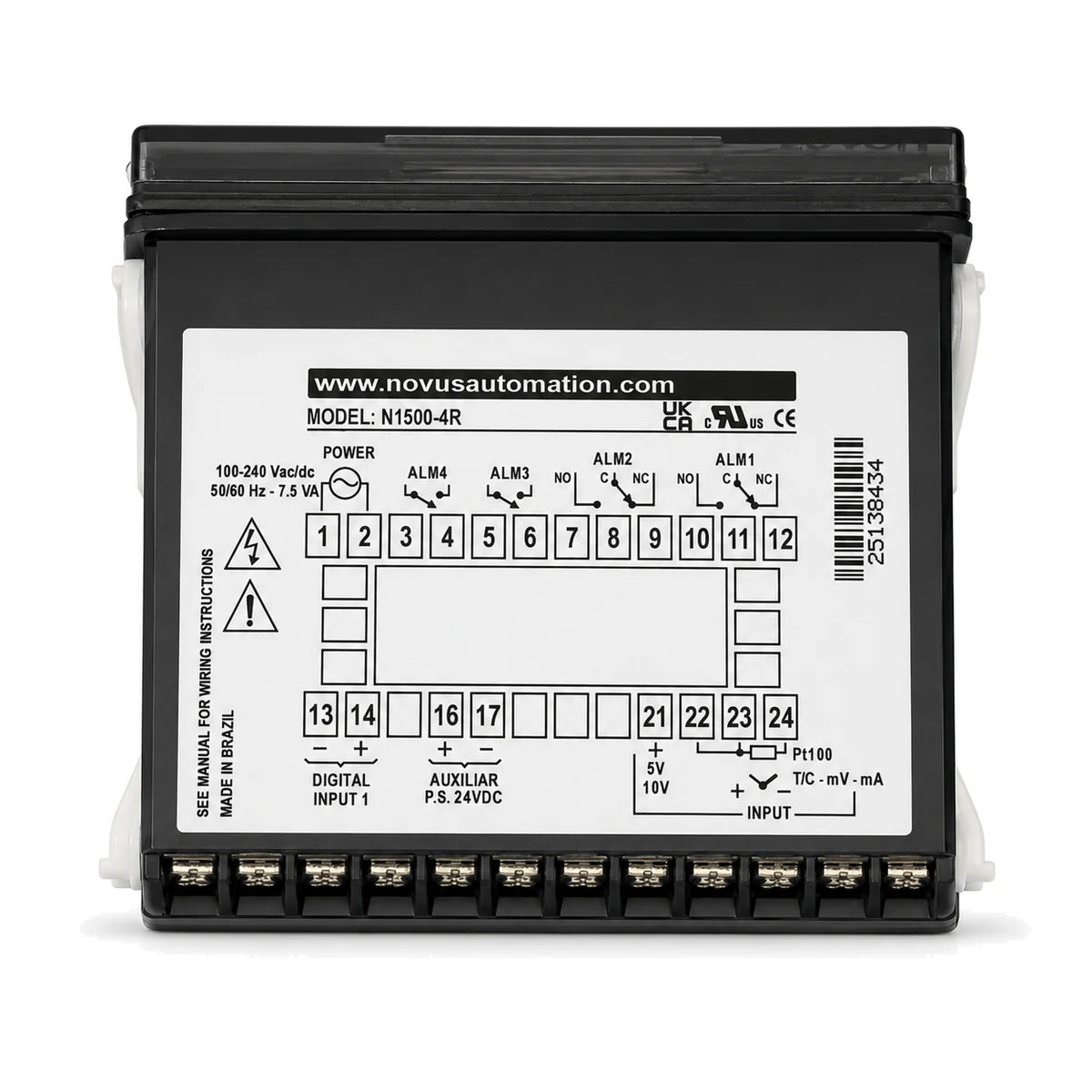

As seis versões do catálogo variam em três escolhas. Saídas: uma versão traz 4 relés (8150000040), uma traz retransmissão 4–20 mA (8150000100) e duas combinam 4 relés e retransmissão 4–20 mA com RS485 (8150000230 e 8150000234). Alimentação: duas versões trazem 24 Vcc no nome oficial (8150000024 e 8150000234); a ficha lista as faixas de 100 a 240 Vca/cc e de 12 a 24 Vcc, e a faixa exata de cada código deve ser conferida no manual. O código sem sufixo (8150000020) não tem saída, comunicação ou alimentação confirmadas no catálogo: consulte o manual para ver o que ele inclui. Comece pela tensão disponível no painel, depois defina as saídas e a comunicação e confirme o código no manual.
| Código | Comunicação | Saídas | Alimentação | Ações |
|---|---|---|---|---|
| não informado | não informado | não informado | ||
| não informado | não informado | 24 Vcc | ||
| não informado | 4 relés | não informado | ||
| não informado | retransmissão 4–20 mA | não informado | ||
| RS485 | 4 relés + retransmissão 4–20 mA | não informado | ||
| RS485 | 4 relés + retransmissão 4–20 mA | 24 Vcc |
Preço e disponibilidade são confirmados na loja EquipaBR. O valor pode variar conforme disponibilidade e condição comercial.
Aplicações
Indicação de temperatura com termopares (J, K, T, N, R, S, B e E) ou Pt100.
Indicação de grandezas de processo ligadas por sinais de tensão (0 a 50 mV, 0 a 5 Vcc ou 0 a 10 Vcc) ou de corrente (0 a 20 mA ou 4 a 20 mA).
Sensores e sinais fora do padrão, com curva personalizada de até 30 pontos.
Processos dinâmicos, para os quais a NOVUS destaca a taxa de amostragem do instrumento.
Monitoramento de limites com até 4 alarmes, incluindo alarme de sensor aberto.
Leitura à distância pelo operador, com dígitos de 17 mm.
Produtos compatíveis
Listados pela NOVUS como compatíveis com este modelo.
Manuais e downloads
Outros documentos na página oficial (9)
Disponíveis na página oficial do N1500 (aba Downloads), não aqui. Abrir a página oficial(abre em nova aba)
- Guia de Seleção - IndicadoresPDF · 0,31 Mb · 27/01/2026
- N1500 - 2D and 3D Models ArchiveZIP · 2,29 Mb · 10/04/2026
- N1500 - CE - D.o.C.PDF · 0,17 Mb · 24/06/2026
- N1500 - Folheto ComercialPDF · 1,02 Mb · 23/10/2025
- N1500 - ManualPDF · 1,05 Mb · 13/04/2026
- N1500 - Mídias Sociais | PTZIP · 28,13 Mb · 23/10/2025
- N1500 - Protocolo de ComunicaçãoPDF · 0,52 Mb · 10/04/2026
- Process Control Equipment, Electrical - Component UL Product iQPDF · 0,08 Mb · 31/07/2026
- Process Control Equipment, Electrical Certified for Canada - Component UL Product iQPDF · 0,09 Mb · 31/07/2026
Perguntas frequentes
Para a entrada, a ficha oficial lista Pt100, os termopares J, K, T, N, R, S, B e E, os sinais de 0 a 20 mA, 4 a 20 mA, 0 a 50 mV, 0 a 5 Vcc e 0 a 10 Vcc e curvas personalizadas, além de 4 a 20 mA não linear. A linearização customizada, para sensores fora do padrão, aceita 30 pontos. Na exatidão, a ficha informa 0,2 % do span para Pt100 e para as entradas de 0 a 20 mA, 4 a 20 mA, 0 a 5 Vcc e 0 a 10 Vcc, e 0,25 % do span ±1 °C para os termopares J, K e T; para os demais termopares, a exatidão deve ser confirmada no manual.
O catálogo reúne seis códigos, todos confirmados na aba Modelos da NOVUS: 8150000020 (N1500, versão básica), 8150000024 (24 Vcc), 8150000040 (4 relés), 8150000100 (retransmissão 4–20 mA), 8150000230 (4 relés, retransmissão 4–20 mA e RS485) e 8150000234 (a mesma combinação, em 24 Vcc). A ficha oficial lista como opcionais 2 relés, saída analógica de 4 a 20 mA ou 0 a 20 mA e RS485.
A ficha oficial informa até 4 alarmes. Os tipos listados são mínimo, máximo, diferencial mínimo, diferencial máximo, diferencial fora da faixa de saída e sensor aberto, e os alarmes podem ter temporização de atraso, pulso ou oscilador. Três versões trazem 4 relés no nome oficial (8150000040, 8150000230 e 8150000234); para os demais códigos, confira no manual quantos relés cada um traz.
A ficha oficial lista a saída analógica de 0 a 20 mA ou 4 a 20 mA, isolada eletricamente, e a RS485 Modbus RTU como itens opcionais, ou seja, dependem da versão. No catálogo, a retransmissão 4–20 mA consta nos códigos 8150000100, 8150000230 e 8150000234, e a RS485 consta em 8150000230 e 8150000234. A ficha também lista a RS485 como interface de configuração; nas versões sem RS485, confirme no manual como o instrumento é configurado. A aba Acessórios da NOVUS cita ainda uma placa RS485 e uma placa de saída 4–20 mA para o N1500, que não fazem parte do catálogo de SKUs deste site.
A ficha oficial lista a alimentação de 100 a 240 Vca/cc ou de 12 a 24 Vcc, com consumo máximo de 7,5 VA. Duas versões trazem 24 Vcc no nome oficial (8150000024 e 8150000234); a faixa exata dos demais códigos deve ser conferida no manual. O instrumento mede 96 × 48 × 92 mm (1/8 DIN), com painel frontal IP65 e gabinete IP20.
